Dựa vào đồ thị biểu diễn cường độ dòng điện xoay chiều theo thời gian như

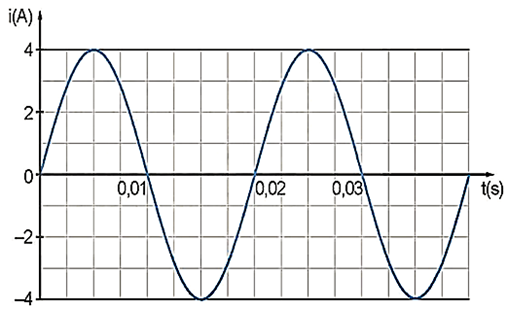

Dựa vào đồ thị biểu diễn cường độ dòng điện xoay chiều theo thời gian như Hình vẽ. Xét tính đúng – sai của các phát biểu sau:
| Đúng | Sai | |
|---|---|---|
| a) Tần số dao động f = 100Hz. | ||
| b) Cường độ dòng điện \(I = 2\sqrt 2 A\). | ||
| c) Tại thời điểm t = 0,02s thì cường độ dòng điện bằng 0 và đang giảm. | ||
| d) Biểu thức cường độ dòng điện: \(i = 4.\cos \left( {100\pi t - \dfrac{\pi }{2}} \right)A\). |
Đáp án đúng là: S; Đ; S; Đ
Quảng cáo
- Sử dụng lí thuyết về dòng điện xoay chiều và kĩ năng khai thác thông tin từ đồ thị.
- Công thức liên hệ giữa tần số góc, chu kì và tần số: \(\omega = \dfrac{{2\pi }}{T} = 2\pi f;f = \dfrac{1}{T}\)
- Cường độ dòng điện hiệu dụng: \(I = \dfrac{{{I_0}}}{{\sqrt 2 }}\)
- Sử dụng vòng tròn lượng giác xác định pha ban đầu của cường độ dòng điện.
a) Phát biểu a sai.
Nhìn vào đồ thị ta có chu kì dao động: T = 0,02 s
Tần số dao động:
\(f = \dfrac{1}{T} = \dfrac{1}{{0,02}} = 50Hz\)
b) Phát biểu b đúng.
Từ đồ thị ta có cường độ dòng điện cực đại: \({I_0} = 4A\)
Cường độ dòng điện hiệu dụng:
\(I = \dfrac{{{I_0}}}{{\sqrt 2 }} = \dfrac{4}{{\sqrt 2 }} = 2\sqrt 2 A\)
c) Phát biểu c sai.
Tại thời điểm t = 0,02 s, cường độ dòng điện là 0 và đang tăng.
d) Phát biểu d đúng.
Tần số góc:
\(\omega = 2\pi f = 2\pi .50 = 100\pi \left( {rad/s} \right)\)
Cường độ dòng điện cực đại \({I_0} = 4A\)
Tại t = 0 cường độ dòng điện i = 0 và đang tăng.

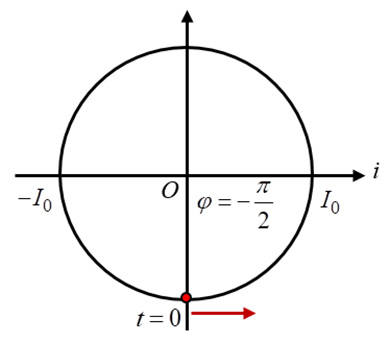

Biểu diễn trên vòng tròn lượng giác như sau:
Pha ban đầu của cường độ dòng điện: \(\varphi = - \dfrac{\pi }{2}rad\)
Biểu thức cường độ dòng điện: \(i = 4.\cos \left( {100\pi t - \dfrac{\pi }{2}} \right)A\)
Vậy: a – S; b – Đ; c – S; d – Đ.
Đáp án cần chọn là: S; Đ; S; Đ
