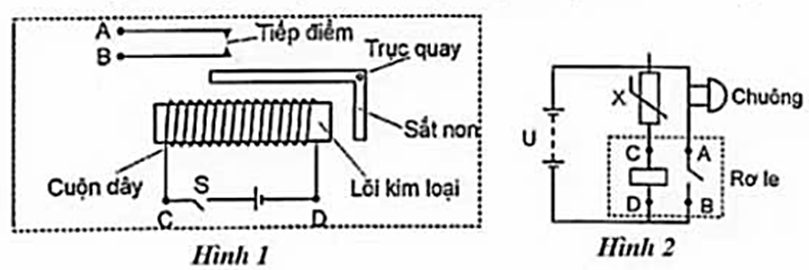

Hình 1. Mô tả Rơle có nguồn điện và khóa S để đóng, ngắt
Hình 1. Mô tả Rơle có nguồn điện và khóa S để đóng, ngắt dòng điện từ A qua B. Khi đóng khóa S, cuộn dây là nam châm điện hút thanh sắt non làm thanh sắt quay đóng tiếp điểm, trong mạch A, B có dòng điện chạy qua.
Hình 2. Bỏ nguồn điện và khóa S rồi kết nối phần Rơ le với mạch điện có gắn chuông báo động (chuông kêu khi mạch A, B đóng). Nguồn điện mới có hiệu diện thế U không đổi, X là điện trở nhiệt (có giá trị giảm khi nhiệt độ trên nó tăng).
| Đúng | Sai | |
|---|---|---|
| a) Khi khóa S đóng cực Bắc của nam châm diện hút thanh sắt non quay làm đóng tiếp điểm. | ||
| b) Thay thanh quay sắt non bằng thanh quay chất liệu bằng đồng thì Rơle hoạt động tốt hơn. | ||
| c) Ở Hình 2: Khi nhiệt độ qua X tăng lên thì từ trường do nam châm điện tạo ra cũng tăng, tăng đến một giá trị nào đó có thể kích hoạt chuông kêu. |
||
| d) Trong thực tế hệ thống này dùng để báo cháy khi nhiệt độ môi trường đạt 80°C. Để chuông kêu khi nhiệt độ môi trường đạt giá trị thấp hơn 80°C ta ghép thêm một điện trở giống X nối tiếp với X. |
Đáp án đúng là: S; S; Đ; S
Quảng cáo
- Áp dụng quy tắc nắm tay phải xác định chiều của cảm ứng từ trong lòng nam châm điện.
- Lý thuyết về từ tính của các vật.
- Lý thuyết về cách làm tăng từ tính của nam châm điện.
Đáp án cần chọn là: S; S; Đ; S
