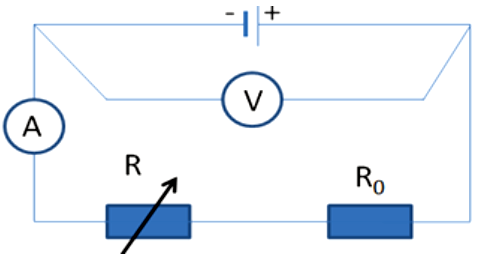

Trong giờ thực hành một học sinh mắc một mạch điện như hình vẽ. Biết các dụng cụ đo lý

Trong giờ thực hành một học sinh mắc một mạch điện như hình vẽ. Biết các dụng cụ đo lý tưởng, R là một biến trở. Suất điện động và điện trở trong lần lượt là \(\xi  = 12V,\,\,\,r = 3\Omega \), điện trở \({R_0} = 5\Omega \). Lúc đầu học sinh này điều chỉnh con chạy của biến trở để \(R = 0\).

Trả lời cho các câu 1, 2, 3 dưới đây:

Câu hỏi số 1:
Vận dụng

Công suất của nguồn điện là:

Đáp án đúng là: B

Xem lời giải
Câu hỏi:764855
Phương pháp giải

+  Sử dụng biểu thức định luật Ôm cho toàn mạch: \(I = \dfrac{E}{{R + r}}\)

+  Sử dụng biểu thức tính công suất: \(P = EI\)

Giải chi tiết

Cường độ dòng điện trong mạch là:

\(I = \dfrac{E}{{{R_0} + r}} = \dfrac{{12}}{{5 + 3}} = 1,5A\)

Công suất của nguồn điện là: \(P = EI = 12.1,5 = 18W\)

Đáp án cần chọn là: B

Câu hỏi số 2:
Vận dụng

Nhiệt lượng tỏa ra trên điện trở \({R_0}\) trong thời gian 1 phút là:

Đáp án đúng là: D

Xem lời giải
Câu hỏi:764856
Phương pháp giải

Sử dụng biểu thức tính nhiệt lượng: \(Q = {I^2}Rt\)

Giải chi tiết

Nhiệt lượng tỏa ra trên \({R_0}\) trong thời gian \(t = 1' = 60s\) là:

\(Q = {I^2}{R_0}t = 1,{5^2}.5.60 = 675J\)

Đáp án cần chọn là: D

Câu hỏi số 3:
Vận dụng

Sau đó học sinh này thay nguồn điện, thay điện trở \({R_0}\) và điều chỉnh biến trở \(R\). Biết rằng:

+ Khi \(R = {R_1}\), vôn kế chỉ 5V, ampe kế chỉ 1A.

+ Khi \(R = {R_2}\), vôn kế chỉ 4V, ampe kế chỉ 2A.

Xác định suất điện động và điện trở trong của nguồn điện.

Đáp án đúng là: B

Xem lời giải
Câu hỏi:764857
Phương pháp giải

+ Cường độ dòng điện trong mạch: \(I = \dfrac{E}{{R + {R_0} + r}}\)

+ Số chỉ của vôn kế: \({U_V} = E - Ir\)

+ Tìm mối liên hệ giữa E và r khi \(R = {R_1}\) và \(R = {R_2}\).

Giải chi tiết

Cường độ dòng điện trong mạch: \(I = \dfrac{E}{{R + {R_0} + r}}\)

Số chỉ của vôn kế: \({U_V} = E - Ir\)

+ Khi \(R = {R_1}\):

\(\begin{array}{l}\left\{ \begin{array}{l}{I_1} = 1A\\{U_{{V_1}}} = 5V\end{array} \right. \Leftrightarrow \left\{ \begin{array}{l}1 = \dfrac{E}{{{R_1} + 5 + r}}\\5 = E - \dfrac{E}{{{R_1} + 5 + r}}r\end{array} \right.\\ \Rightarrow E - r = 5{\rm{ }}\left( 1 \right)\end{array}\)

+ Khi \(R = {R_2}\):

\(\begin{array}{l}\left\{ \begin{array}{l}{I_2} = 2A\\{U_{{V_2}}} = 4V\end{array} \right. \Leftrightarrow \left\{ \begin{array}{l}2 = \dfrac{E}{{{R_2} + 5 + r}}\\4 = E - \dfrac{E}{{{R_2} + 5 + r}}r\end{array} \right.\\ \Rightarrow E - 2r = 4{\rm{ }}\left( 2 \right)\end{array}\)

Từ (1) và (2) ta suy ra: \(\left\{ \begin{array}{l}E = 6V\\r = 1\Omega \end{array} \right.\)

Đáp án cần chọn là: B
