 Sử dụng dữ kiện sau cho câu 6, 7, 8:Cho một nguồn điện như hình vẽ. Ampe kế có giới

 Sử dụng dữ kiện sau cho câu 6, 7, 8:

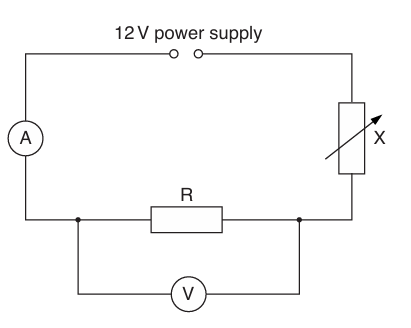

Cho một nguồn điện như hình vẽ. Ampe kế có giới hạn đo là 1,00 A, độ chia nhỏ nhất 0,01 A, vôn kế có giới hạn đo 10V, độ chia nhỏ nhất 0,1 V. Ampe kế và vôn kế là loại hiển thị điện tử và luôn làm tròn xuống khi hiển thị giá trị. R có giá trị 10 Ω

https://images.tuyensinh247.com/picture/images_question/1742008888-iawn.jpg

Trả lời cho các câu 1, 2, 3 dưới đây:

Câu hỏi số 1:
Vận dụng

Khi X có giá trị điện trở là 12 Ω giá trị trên ampe kế bằng bao nhiêu?

Đáp án đúng là: C

Xem lời giải
Câu hỏi:764984
Phương pháp giải

Phân tích cấu trúc mạch điện.

Điện trở của đoạn mạch ghép nối tiếp: $R = R_{1} + R_{2}$

Cường độ dòng điện: $I = \dfrac{U}{R}$

Giải chi tiết

Ta thấy điện trở R ghép nối tiếp với điện trở X.

Số chỉ của ampe kế cho biết cường độ dòng điện trong mạch:

$I = \dfrac{U}{R + X} = \dfrac{12}{10 + 12} = \dfrac{6}{11} = 0,(54)\,\,(A)$

Ampe kế không tự động làm tròn số, nên số chỉ của ampe kế là 0,54 A.

Đáp án cần chọn là: C

Câu hỏi số 2:
Vận dụng

Khi X có giá trị điện trở là 12 Ω giá trị trên vôn kế bằng bao nhiêu?

Đáp án đúng là: B

Xem lời giải
Câu hỏi:764985
Phương pháp giải

Số chỉ vôn kế: $U_{V} = I.R$

Giải chi tiết

Số chỉ của vôn kế cho biết hiệu điện thế giữa hai đầu điện trở R:

$U_{V} = U_{R} = I.R = \dfrac{6}{11}.10 = \dfrac{60}{11} = 5,(45)\,\,(V)$

Vôn kế có độ chia nhỏ nhất 0,1 V, không tự động làm tròn kêt quả, nên số chỉ của vôn kế là 5,4 V.

Đáp án cần chọn là: B

Câu hỏi số 3:
Vận dụng

Giá trị điện trở trên X bằng bao nhiêu Ω để công suất toả nhiệt trên X là lớn nhất?

Đáp án đúng là: A

Xem lời giải
Câu hỏi:764986
Phương pháp giải

Công suất toả nhiệt: $P = I^{2}R$

Bất đẳng thức Cauchy: $a + b \geq 2\sqrt{ab}$ (dấu “=” xảy ra $\left. \Leftrightarrow a = b \right.$)

Giải chi tiết

Cường độ dòng điện qua mạch là:

$I = \dfrac{U}{R + X} = \dfrac{12}{10 + X}$

Công suất toả nhiệt trên X là:

$P_{X} = I^{2}.X = \dfrac{12^{2}X}{\left( {X + 10} \right)^{2}} = \dfrac{144X}{X^{2} + 20X + 100} = \dfrac{144}{X + 20 + \dfrac{100}{X}}$

Để $\left. \left( P_{X} \right)\max\Leftrightarrow\left( {X + 20 + \dfrac{100}{X}} \right)\min\Leftrightarrow\left( {X + \dfrac{100}{X}} \right)\min \right.$

Áp dụng bất đẳng thức Cauchy, ta có:

$\begin{array}{l} {X + \dfrac{100}{X} \geq 2\sqrt{X.\dfrac{100}{X}}} \\ \left. \Rightarrow\left( {X + \dfrac{100}{X}} \right)\min = 2\sqrt{100}\Leftrightarrow X = \dfrac{100}{X}\Leftrightarrow X = 10\,\,(\Omega) \right. \end{array}$

Đáp án cần chọn là: A
