Một điện trở R và một diode được mắc nối tiếp với một cục pin có suất điện động 6,0

Câu hỏi số 764990:

Vận dụng

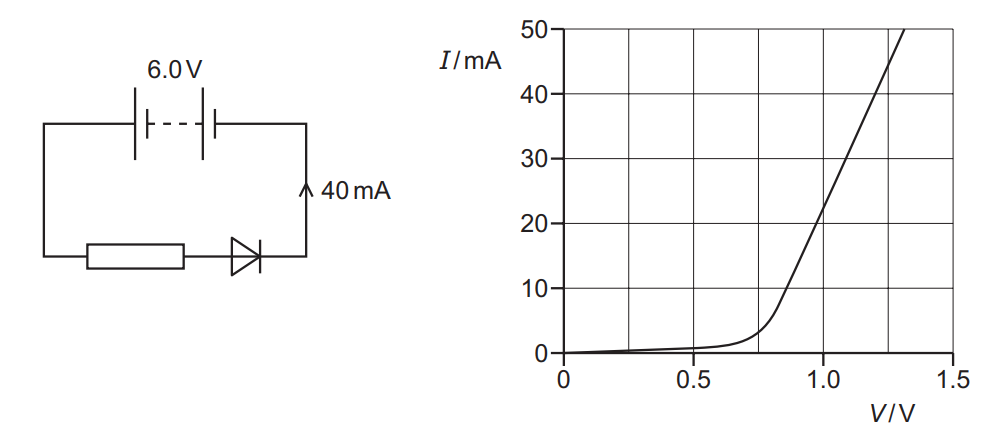

Một điện trở R và một diode được mắc nối tiếp với một cục pin có suất điện động 6,0 V và điện trở trong không đáng kể. Đồ thị cho thấy sự thay đổi theo hiệu điện thế V của dòng điện I của diode.

Dòng điện trong diode là 40 mA.

Giá trị của R là bao nhiêu?

A. 30 Ω.

B. 120 Ω.

C. 150 Ω.

D. 180 Ω.

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:764990

Phương pháp giải

Sử dụng kĩ năng đọc đồ thị.

Cường độ dòng điện: $I = \dfrac{U}{R}$

Giải chi tiết

Từ đồ thị ta thấy khi cường độ dòng điện trong diode là 40 mA, hiệu điện thế giữa hai đầu diode khoảng 1,2 V.

Hiệu điện thế giữa hai đầu điện trở R là:

$\begin{array}{l} {U_{R} = 6 - 1,2 = 4,8\,\,(V)} \\ \left. \Rightarrow R = \dfrac{U_{R}}{I} = \dfrac{4,8}{40.10^{- 3}} = 120\,\,(\Omega) \right. \end{array}$

Đáp án cần chọn là: B
