Đường đặc trưng Vôn - Ampe của hai điện trở $R_{1}$ và $R_{2}$ ở $20^{0}C$ được thể hiện

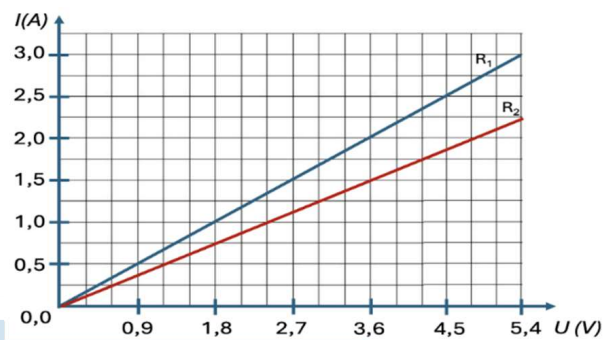

Đường đặc trưng Vôn - Ampe của hai điện trở $R_{1}$ và $R_{2}$ ở $20^{0}C$ được thể hiện như hình vẽ. Khi mắc nối tiếp hai điện trở này để tạo thành bộ điện trở thì điện trở tương đương của bộ bằng
Đáp án đúng là: D
Quảng cáo
Sử dụng kĩ năng đọc đồ thị
Điện trở tương đương của đoạn mạch nối tiếp: \({R_{nt}} = {R_1} + {R_2}\)

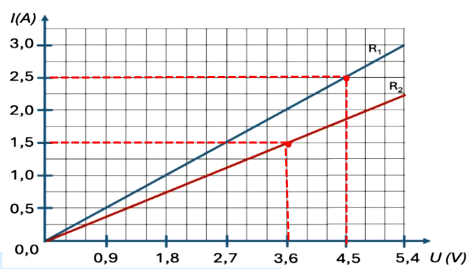

Xét hai điểm trên đồ thị như hình vẽ:
Từ đồ thị ta có: \(\left\{ \begin{array}{l}{R_1} = \dfrac{{{U_1}}}{{{I_1}}} = \dfrac{{4,5}}{{2,5}} = 1,8\Omega \\{R_2} = \dfrac{{{U_2}}}{{{I_2}}} = \dfrac{{3,6}}{{1,5}} = 2,4\Omega \end{array} \right.\)
Điện trở tương đương của bộ điện trở là:
\({R_{nt}} = {R_1} + {R_2} = 1,8 + 2,4 = 4,2\Omega \)
Đáp án cần chọn là: D
