Câu hỏi số 769854:

Vận dụng

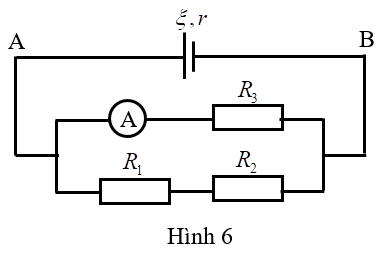

Cho mạch điện có sơ đồ như hình 6. Nguồn điện suất điện động \(\xi = 15\,\,V\) và điện trở trong \(1,5\,\,\Omega \). Các điện trở mạch ngoài: \({R_1} = {R_3} = 10\,\,\Omega \). Số chỉ của ampe kế là 1,2 A. Bỏ qua điện trở của ampe kế và dây nối. Tính:

a) Hiệu điện thế giữa hai cực của nguồn điện.

b) Hiệu điện thế giữa hai đầu điện trở \({R_2}\).

Quảng cáo

Xem lời giải

Câu hỏi:769854

Phương pháp giải

Định luật Ôm đối với đoạn mạch chỉ có điện trở: \(I = \dfrac{U}{R}\)

Hiệu điện thế giữa hai cực của nguồn điện: \(U = \xi - I.r\)

Công thức của đoạn mạch song song: \(\left\{ \begin{array}{l}U = {U_1} = {U_2} = ... = {U_n}\\I = {I_1} + {I_2} + ... + {I_n}\\\dfrac{1}{{{R_{td}}}} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}} + ... + \dfrac{1}{{{R_n}}}\end{array} \right.\)

Công thức của đoạn mạch nối tiếp: \(\left\{ \begin{array}{l}U = {U_1} + {U_2} + ... + {U_n}\\I = {I_1} = {I_2} = ... = {I_n}\\{R_{td}} = {R_1} + {R_2} + ... + {R_n}\end{array} \right.\)

Giải chi tiết

\(\xi = 15V;r = 1,5\Omega ;{R_1} = {R_3} = 10\Omega \)

Số chỉ của ampe kế: \({I_A} = {I_3} = 1,2A\)

a) Cấu trúc mạch ngoài: \({R_3}//\left( {{R_1}\,\,nt\,\,{R_2}} \right)\)

Hiệu điện thế giữa hai cực của nguồn:

\({U_{AB}} = {U_3} = {U_{12}} = {I_3}.{R_3} = 1,2.10 = 12V\)

b) Hiệu điện thế giữa hai cực của nguồn: \({U_{AB}} = \xi - I.r\)

\(\begin{array}{l} \Rightarrow I = \dfrac{{\xi - {U_{AB}}}}{r} = \dfrac{{15 - 12}}{{1,5}} = 2A\\ \Rightarrow {I_{12}} = I - {I_3} = 2 - 1,2 = 0,8A \Rightarrow {I_1} = 0,8A\\ \Rightarrow {U_1} = {I_1}.{R_1} = 0,8.10 = 8V\\ \Rightarrow {U_2} = {U_{12}} - {U_1} = 12 - 8 = 4V\end{array}\)
