Đọc thông tin và trả lời các câu từ 7 đến 13: Nghiên cứu về mạch

Đọc thông tin và trả lời các câu từ 7 đến 13:

Nghiên cứu về mạch điện đơn giản với các thiết bị như sau:

Điện trở: thiết bị được sử dụng để điều khiển lượng dòng điện chạy quanh mạch. Một điện trở có hai cực để dòng điện có thể chạy vào một đầu và ra đầu kia. Chúng có thể được làm từ dây kim loại (thường là hợp kim - hỗn hợp của hai hoặc nhiều kim loại có điện trở suất cao) hoặc từ carbon. Ngoài ra, một điện trở thay đổi ( hay còn gọi là biến trở) có thể sử dụng để thay đổi dòng điện trong mạch.

Cầu chì: được bao gồm trong các mạch để ngăn dòng điện quá mức chạy qua. Nếu dòng điện quá cao, nồi có thể bị cháy và có thể xảy ra hỏa hoạn. Cầu chì chứa một đoạn dây mỏng, được thiết kế để nóng chảy và đứt nếu dòng điện vượt quá một giá trị nhất định. Một công tắc chuyển mạch có thể được dùng thay thế cho cầu chì. Khi dòng điện chạy qua công tắc chuyển mạch vượt quá một giá trị nhất định, công tắc 'nhảy, cắt mạch. Một số hệ thống dây điện hiện đại sử dụng công tắc chuyển mạch thay vì cầu chì trong hộp cầu chì.

Định mức dòng điện của cầu chì phải cao hơn giá trị dòng điện chạy khi thiết bị hoạt động bình thường.

Ngoài ra, trong mạch sẽ có các thiết bị tiêu thụ điện (đơn giản nhất là bóng đèn), nguồn điện và dây dẫn.

Điện trở trong mạch thường được lắp theo hai cách: nối tiếp hoặc song song.

Mắc nối tiếp: $R{} = R{}_{1} + R_{2} + ... + R_{n}$

A black line with a black dot

Description automatically generated

Mắc song song: $\dfrac{1}{R} = \dfrac{1}{R_{1}} + \dfrac{1}{R_{2}} + ... + \dfrac{1}{R_{n}}$

A diagram of a diagram

Description automatically generated

Định luật Ohm được áp dụng để thể hiện mối quan hệ giữa điện trở, điệp áp và cường độ dòng điện: $I = \dfrac{U}{R}$

Trả lời cho các câu 1, 2, 3, 4, 5, 6, 7 dưới đây:

Câu hỏi số 1:

Thông hiểu

dòng điện hiệu điện thế

Điền từ thích hợp vào chỗ trống:

Với mạch nối tiếp thì các điện trở có cùng qua chúng.

Với mạch song song thì các điện trở có cùng qua chúng.

Đáp án đúng là: dòng điện; hiệu điện thế

Xem lời giải

Câu hỏi:774833

Phương pháp giải

Sử dụng lý thuyết mạch điện nối tiếp, song song

Giải chi tiết

Với mạch nối tiếp thì các điện trở có cùng dòng điện qua chúng.

Với mạch song song thì các điện trở có cùng hiệu điện thế / điện áp qua chúng.

Đáp án cần chọn là: dòng điện; hiệu điện thế

Câu hỏi số 2:

Vận dụng

Để bóng đèn $120V - 60{\rm{W}}$ sáng bình thường ở mạng điện có hiệu điện thế $220\,\,V$ người ta mắc nối tiếp nó với điện trở phụ $R$. $R$ có giá trị

A. $200\,\,\Omega $

B. $240\,\,\Omega $

C. $180\,\,\Omega $

D. $120\,\,\Omega $

Đáp án đúng là: A

Xem lời giải

Câu hỏi:433098

Phương pháp giải

Cường độ dòng điện định mức của đèn: ${I_{dm}} = \dfrac{{{P_{dm}}}}{{{U_{dm}}}}$

Điện trở: $R = \dfrac{U}{I}$

Giải chi tiết

Ta thấy $U > {U_{dm}} \Rightarrow $ phải mắc điện trở nối tiếp với đèn

Hiệu điện thế giữa hai đầu điện trở R là:

${U_R} = U - {U_{dm}} = 220 - 120 = 100\,\,\left( V \right)$

Đèn sáng bình thường, cường độ dòng điện qua mạch là:

$\begin{array}{l}I = {I_{dm}} = \dfrac{{{P_{dm}}}}{{{U_{dm}}}} = \dfrac{{60}}{{120}} = 0,5\,\,\left( A \right)\\ \Rightarrow R = \dfrac{{{U_R}}}{I} = \dfrac{{100}}{{0,5}} = 200\,\,\left( \Omega \right)\end{array}$

Đáp án cần chọn là: A

Câu hỏi số 3:

Vận dụng

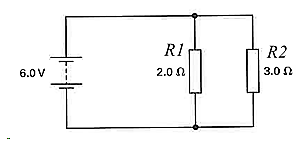

Cho mạch điện sau. Hãy chọn các phát biểu đúng trong các phát biểu sau:

A diagram of a circuit

Description automatically generated

Điện trở trong mạch mắc song song với nhau.

B. Điện trở tương đương của mạch là $5\Omega$

C. Hiệu điện thế qua $R_{1}$ sẽ lớn hơn hiệu điện thế qua$R_{2}$

D. Dòng điện qua $R_{1}$ lớn hơn dòng điện qua $R_{2}$

E. Cường độ dòng điện chạy qua pin là 5A.

Đáp án đúng là: A; D; E

Xem lời giải

Câu hỏi:774834

Phương pháp giải

Sử dụng kĩ năng phân tích cấu trúc mạch điện.

Giải chi tiết

a) Hai điện trở song song với nhau.

b) Điện trở tương đương của mạch là:

$R = \frac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} = \frac{{2.3}}{{2 + 3}} = 1,2\,\,\left( \Omega \right)$

c) Hiệu điện thế giữa hai đầu mỗi điện trở bằng nhau.

d) Ta có: ${R_1} < {R_2} \Rightarrow {I_1} > {I_2}$

e) Cường độ dòng điện qua pin là:

$I = \frac{U}{R} = \frac{6}{{1,2}} = 5\,\,\left( A \right)$

Đáp án cần chọn là: A; D; E

Câu hỏi số 4:

Vận dụng

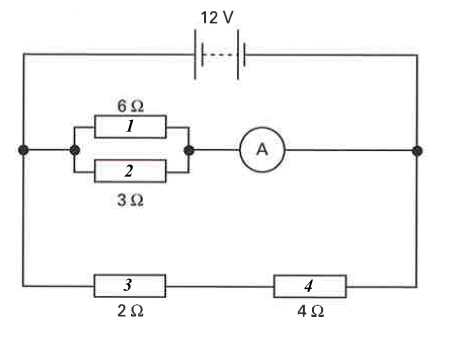

Hình vẽ cho thấy một mạch chứa nguồn điện 12 V, một số điện trở và một ampe kế có điện trở nhỏ đến mức có thể bỏ qua. Điện trở tương đương của mạch điện có giá trị:

A diagram of a circuit

Description automatically generated

A. $1,5\Omega $

B. $2\Omega $

C. $4\Omega $

D. $3\Omega $

Đáp án đúng là: A

Xem lời giải

Câu hỏi:774835

Phương pháp giải

Sử dụng lý thuyết điện trở tương đương của mạch điện nối tiếp, song song

Giải chi tiết

Ta có:

$\begin{array}{l}
{R_{12}} = \frac{{6.3}}{{6 + 3}} = 2\,\,\left( \Omega \right)\\
{R_{34}} = 2 + 4 = 6\,\,\left( \Omega \right)\\
R = \frac{{2.6}}{{2 + 6}} = 1,5\,\,\left( \Omega \right)
\end{array}$

Đáp án cần chọn là: A

Câu hỏi số 5:

Vận dụng

Điền cụm từ thích hợp vào chỗ trống:

Với mạch điện trong câu 3, khi điện trở 3 được thay bằng dây dẫn thẳng. Khi đó số chỉ của ampe kế sẽ __________

Đáp án:

Đáp án đúng là: giữ nguyên

Xem lời giải

Câu hỏi:774836

Phương pháp giải

Sử dụng lý thuyết mạch điện nối tiếp, song song

Giải chi tiết

Ta có trước và sau khi thay đổi mạch, luôn có hiệu điện thế giữa hai đầu điện trở 1, 2 là 12 V:

$\begin{array}{l}
{I_1} = \frac{{12}}{6} = 2\,\,\left( A \right)\\
{I_2} = \frac{{12}}{3} = 4\,\,\left( A \right)\\
{I_A} = 2 + 4 = 6\,\,\left( A \right)
\end{array}$

Đáp án cần điền là: giữ nguyên

Câu hỏi số 6:

Vận dụng

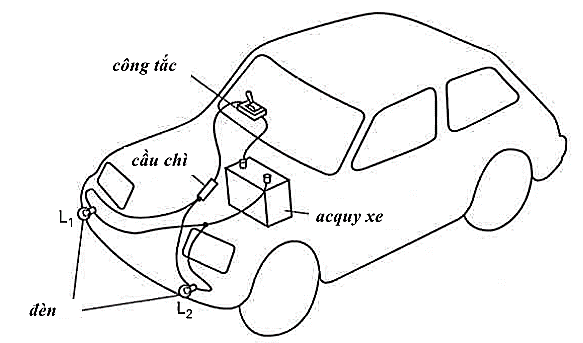

Sơ đồ sau biểu diễn sơ đồ hoạt động của 2 bóng đèn của một xe ô tô. Và mạch điện được sơ đồ hóa bằng các kí hiệu.

A diagram of a car

Description automatically generated A diagram of a circuit

Description automatically generated

Cho acquy của oto có suất điện động là 12V và khi xe bật thì dòng điện qua mỗi đèn là 1,6A. Khi đó cường độ dòng điện qua mỗi bóng đèn là bao nhiêu?

A. 0,6A

B. 0,8A

C. 1,2A

D. 1,6A

Đáp án đúng là: B

Xem lời giải

Câu hỏi:774837

Phương pháp giải

Sử dụng lý thuyết mạch điện nối tiếp, song song

Giải chi tiết

Ta thấy hai bóng đèn mắc song song, có cùng điện trở nên có cùng cường độ dòng điện:

${I_1} = {I_2} = \frac{{1,6}}{2} = 0,8\left( A \right)$

Đáp án cần chọn là: B

Câu hỏi số 7:

Vận dụng

Với mạch đèn ô tô trên, một người thợ nối tắt dây qua bóng đèn L₂ và làm chập mạch. Khi công tắc được đóng lần đầu tiên, hãy cho biết các hiện tượng sau đây đúng hay sai?

	Đúng	Sai
a) Cầu chì bị nổ
b) Đèn 1 sáng , đèn 2 không sáng
c) Đèn 1 không sáng, đèn 2 sáng
d) Cả 2 đèn đều không sáng

Đáp án đúng là: Đ; S; S; Đ

Xem lời giải

Câu hỏi:774838

Phương pháp giải

Sử dụng lý thuyết mạch điện nối tiếp, song song

Giải chi tiết

Ta thấy khi nối tắt đèn 2, cường độ dòng điện trong mạch lớn, cầu chì bị nổ, mạch điện bị đứt, cả 2 đèn đều không sáng.

Đáp án cần chọn là: Đ; S; S; Đ
