Câu hỏi số 779400:

Vận dụng

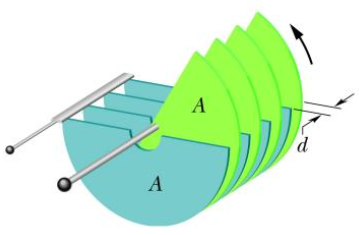

Hình bên là tụ điện xoay có khe hở không khí, dùng để điều chỉnh thủ công. Các tấm kim loại bán nguyệt xen kẽ được kết nối với nhau; một nhóm tấm cố định vị trí và nhóm còn lại có thể xoay. Xét một tụ điện có 8 tấm, mỗi tấm có diện tích 1,25 cm² và cách các tấm liền kề 3,4 mm. Điện dung tối đa tụ điện này có thể đạt được là

A. 2,73 nF

B. 2,73 pF

C. 2,28 nF

D. 2,28 pF

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:779400

Phương pháp giải

Điện dung của bộ tụ ghép nối tiếp: $\dfrac{1}{C_{nt}} = \dfrac{1}{C_{1}} + \dfrac{1}{C_{2}} + ...$

Điện dung của bộ tụ ghép song song: $C_{//} = C_{1} + C_{2} + ...$

Điện dung của tụ điện: $C = \dfrac{\varepsilon S}{4\pi kd}$

Giải chi tiết

Điện dung tối đa tụ này có thể đạt được khi các tấm kim loại đặt cùng phía với nhau

Tụ có 8 tấm tạo thành bộ 7 tụ điện ghép song song:

$\begin{array}{l} {C_{\max} = 7C_{0} = 7.\dfrac{\varepsilon S}{4\pi kd} = 7.\dfrac{1.1,25.10^{- 4}}{4\pi.9.10^{9}.3,4.10^{- 3}}} \\ \left. \Rightarrow C_{\max} \approx 2,28.10^{- 12}\,\,(F) = 2,28\,\,\left( {pF} \right) \right. \end{array}$

Đáp án cần chọn là: D
