Cho các hình vẽ dưới đây, hình nào chỉ không đúng hướng của vectơ cảm ứng từ tại M gây

Câu hỏi số 780801:

Nhận biết

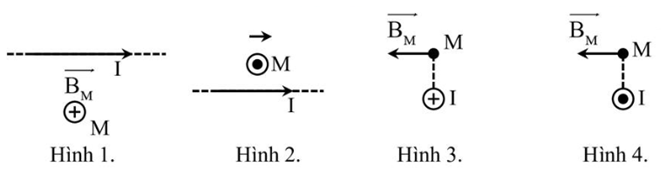

Cho các hình vẽ dưới đây, hình nào chỉ không đúng hướng của vectơ cảm ứng từ tại M gây bởi dòng điện trong dây dẫn thẳng dài vô hạn?

A. Hình 2.

B. Hình 1.

C. Hình 4.

D. Hình 3.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:780801

Phương pháp giải

Sử dụng quy tắc nắm bàn tay phải: Giơ ngón tay cái của bàn tay phải hướng theo chiều dòng điện, khum bốn ngón tay kia xung quanh dây dẫn thì chiều từ cổ tay đếnbốn ngón tay đó là chiều của đường sức từ.

Giải chi tiết

Bước 1: Vẽ đường sức từ đi qua điểm M là đường tròn tâm I. Cảm ứng từ B có phương tiếp tuyến với đường sức tại điểm M.

Bước 2: Sử dụng quy tắc nắm bàn tay phải xác định chiều của cảm ứng từ.

Giơ ngón tay cái của bàn tay phải hướng theo chiều dòng điện, khum bốn ngón tay kia xung quanh dây dẫn thì chiều từ cổ tay đếnbốn ngón tay đó là chiều của đường sức từ.

Áp dụng: Ta thấy chiều của $\overset{\rightarrow}{B}$ ở hình 3 xác định sai hướng.

Đáp án cần chọn là: D
