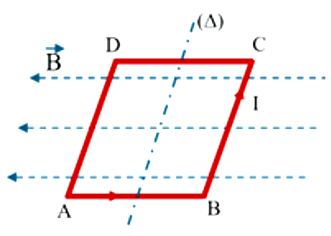

Đặt khung dây dẫn hình chữ nhật ABCD có cạnh $CD = 15\text{~cm}$, cạnh $BC = 20\ cm$ vào trong từ trường đều sao cho mặt phẳng của khung nằm ngang và song song với các đường sức từ như hình bên. Biết có cảm ứng từ$B = 0,25\mspace{6mu}\text{T}$, khung dây có thể quay quanh trục đối xứng (Δ) nằm trong mặt phẳng khung dây. Cho dòng điện có cường độ 0,6 A chạy trong khung dây.
| Đúng | Sai | |
|---|---|---|
| a) Lực từ tác dụng lên đoạn dây AD và CB là ngẫu lực làm cho khung dây quay quanh trục (Δ). | ||
| b) Lực từ tác dụng lên đoạn dây DC và AB có phương thẳng đứng. | ||
| c) Moment ngẫu lực tác dụng lên khung dây có độ lớn cực đại là 45.10-4 (N.m). | ||
| d) Mỗi cạnh AD và CB chịu tác dụng của lực từ $\overset{\rightarrow}{F}$có độ lớn là 0,06 N. |
Đáp án đúng là: Đ; S; Đ; S
Quảng cáo
+ Ngẫu lực là cặp lực song song, ngược chiều, cùng độ lớn.
+ Sử dụng quy tắc bàn tay trái xác định hương, chiều của lực từ.
+ Sử dụng công thức tính lực từ: $F = BIl.\sin\alpha$ với $\alpha = \left( {\overset{\rightarrow}{B},\overset{\rightarrow}{I}} \right)$
+ Sử dụng công thức tính mômen ngẫu lực: M = F.d

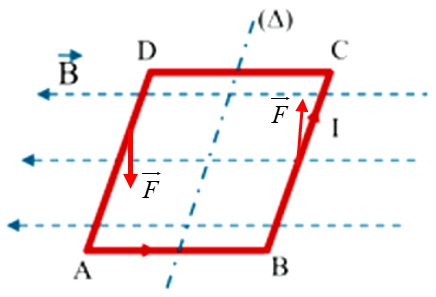

a) Sử dụng quy tắc bàn tay trái xác định được lực từ tác dụng lên AD và CB có chiều như hình vẽ:
Lực từ tác dụng lên AD và CB có cùng cường độ dòng điện và cùng chiều dài dây nên lực từ tác dụng lên AD và CB có độ lớn bằng nhau.
Mà hai lực này lại song song và ngược chiều nên tạo thành ngẫu lực làm cho khung quay quanh trục (Δ).
$\Rightarrow$ a đúng.
b) Lực từ tác dụng lên đạon dây dẫn được xác định bằng công thức:
$F = BIl.\sin\alpha$ với $\alpha = \left( {\overset{\rightarrow}{B},\overset{\rightarrow}{I}} \right)$
Ta thấy cường độ dòng điện trên DC và AB song song với cảm ứng từ $\overset{\rightarrow}{B}$
$\left. \Rightarrow\sin\alpha = 0\Rightarrow F = 0 \right.$
$\Rightarrow$ b sai.
c) Moment ngẫu lực tác dụng lên khung dây có độ lớn cực đại là
$M = F.d = BIl.d = BI.AD.AB = 0,25.0,6.0,2.0,15 = 45.10^{- 4}\left( {N.m} \right)$
$\Rightarrow$ c đúng.
d) Mỗi cạnh AD và CB chịu tác dụng của lực từ $\overset{\rightarrow}{F}$có độ lớn là
$F = BIl = 0,25.0,6.0,2 = 0,03N$
$\Rightarrow$ d sai.
Đáp án cần chọn là: Đ; S; Đ; S
