Câu hỏi số 830953:

Vận dụng

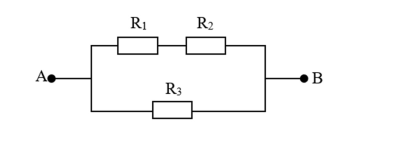

Cho mạch điện như hình vẽ. Biết $R_{1} = 15\Omega,R_{2} = 25\Omega,R_{3} = 10\Omega,$ $U_{AB} = 12~\text{V}$không đổi.

a. Tính điện trở tương đương của đoạn mạch.

b. Tính cường độ dòng điện qua mỗi điện trở.

Quảng cáo

Xem lời giải

Câu hỏi:830953

Phương pháp giải

Sơ đồ mạch điện trên: $(R_{1}$nt$R_{2})//R_{3}$

Giải chi tiết

a. Ta có $R_{12} = R_{1} + R_{2} = 15 + 25 = 40\Omega$

$R_{123} = \dfrac{R_{12}.R_{3}}{R_{12} + R_{3}} = \dfrac{40.10}{40 + 10} = 8\Omega$

b. Ta có: $U_{12} = U_{3} = U_{AB} = 12V$

$I_{3} = \dfrac{U_{3}}{R_{3}} = \dfrac{12}{10} = 1,2A$

$R_{1}$ và $R_{2}$mắc nối tiếp nên: $\left\{ \begin{array}{l} {I_{1} = I_{2}} \\ {U_{12} = U_{1} + U_{2}} \end{array} \right.$

$\left. \Rightarrow U_{12} = I_{1}. \right.$$\begin{array}{l} {U_{12} = I_{1}.R_{1} + I_{2}.R_{2}} \\ \left. \Rightarrow 12 = I_{1}.15 + I_{1}.25 \right. \\ \left. \Rightarrow I_{1} = 0,3A \right. \\ \left. \Rightarrow I_{1} = I_{2} = 0,3A \right. \end{array}$
