Cho mạch điện như hình vẽ. Hiệu điện thế U = 12 V, điện trở các dây nối

Câu hỏi số 838960:
Vận dụng

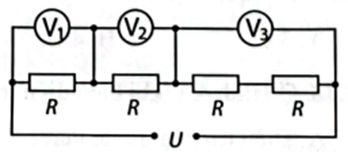

Cho mạch điện như hình vẽ. Hiệu điện thế U = 12 V, điện trở các dây nối không đáng kể. Các vôn kế đều lí tưởng (điện trở của vôn kế là vô cùng lớn). Tìm số chỉ các vôn kế?



Quảng cáo

Xem lời giải
Câu hỏi:838960
Phương pháp giải

Kiến thức về mạch điện

Giải chi tiết

Cường độ dòng điện chạy qua mạch:

$I = \dfrac{U}{4R} = \dfrac{12}{4R} = \dfrac{3}{R}$(A)

Số chỉ vôn kế lần lượt là:

$U_{V1} = U_{V2} = R_{1}I = R_{2}I = R.\dfrac{3}{R} = 3V$

$U_{V3} = R_{3}I = 2R\dfrac{3}{R} = 6V$
