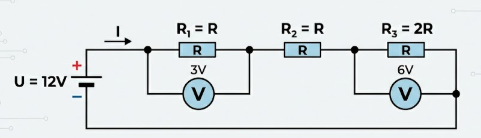

Cho mạch điện như hình vẽ. Hiệu điện thế U = 12 V, điện trở các dây nối không đáng kể. Các vôn kế đều lí tưởng (điện trở của vôn kế là vô cùng lớn)

Trả lời cho các câu 1, 2 dưới đây:

Câu hỏi số 1:

Vận dụng

Tìm số chỉ vôn kế $V_{1}$

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:845259

Phương pháp giải

Kiến thức về mạch điện mắc nối tiếp

Giải chi tiết

Cường độ dòng điện chạy qua mạch:

$I = \dfrac{U}{4R} = \dfrac{12}{4R} = \dfrac{3}{R}$(A)

Số chỉ vôn kế $V_{1}$ là:

$U_{V1} = R_{1}I = R.\dfrac{3}{R} = 3V$

Đáp án cần điền là: 3

Câu hỏi số 2:

Thông hiểu

Tìm số chỉ vôn kế $V_{3}$?

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:845260

Phương pháp giải

Vận dụng công thức tính hiệu điện thế: $U = I.R$

Giải chi tiết

Số chỉ vôn kế $V_{3}$ là:

$U_{V3} = R_{3}I = 2R\dfrac{3}{R} = 6V$

Đáp án cần điền là: 6
