Cho mạch điện như hình vẽ. Các giá trị điện trở:$R_{1} = 2\ \Omega;R_{2} = 3\ \Omega;R_{3} = 4\

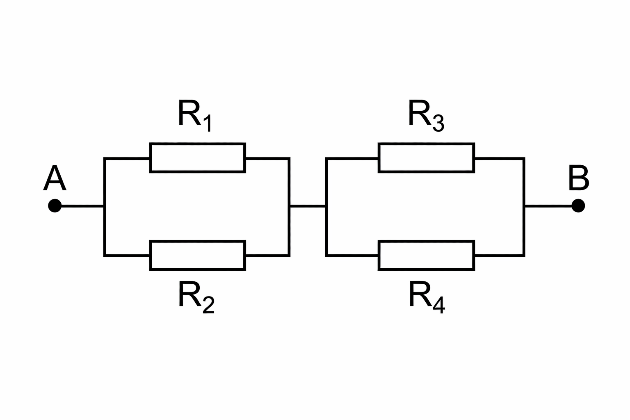

Cho mạch điện như hình vẽ. Các giá trị điện trở:

$R_{1} = 2\ \Omega;R_{2} = 3\ \Omega;R_{3} = 4\ \Omega;R_{4} = 6\ \Omega$. Hiệu điện thế giữa hai đầu đoạn mạch $U_{AB} = 18V$

Trả lời cho các câu 1, 2, 3 dưới đây:

Câu hỏi số 1:

Vận dụng

Tính điện trở của đoạn mạch AB.

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:845262

Phương pháp giải

Kiến thức về mạch điện mắc nối tiếp và song song

Giải chi tiết

Mạch điện có: $(R_{1}//R_{2})nt(R_{3}//R_{4})$

Ta có:

$R_{12} = \dfrac{R_{1}.R_{2}}{R_{1} + R_{2}} = \dfrac{2.3}{2 + 3} = \dfrac{6}{5}\Omega$

$R_{34} = \dfrac{R_{3}.R_{4}}{R_{3} + R_{4}} = \dfrac{4.6}{4 + 6} = \dfrac{12}{5}\Omega$

Điện trở của đoạn mạch AB là:

$R_{AB} = R_{12} + R_{34} = \dfrac{6}{5} + \dfrac{12}{5} = 3,6\Omega$

Đáp án cần điền là: 3,6

Câu hỏi số 2:

Vận dụng

Tìm cường độ dòng điện chạy qua các điện trở $R{}_{1}$

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:845263

Phương pháp giải

Công thức tính cường độ dòng điện: $I = \dfrac{U}{R}$

Giải chi tiết

Ta có:

$I_{12} = I_{34} = I = \dfrac{U}{R_{AB}} = \dfrac{18}{3,6} = 5A$

Ta có: $U_{1} = U_{2} = U_{12} = I_{12}.R_{12} = 5.\dfrac{6}{5} = 6V$

$\left. \Rightarrow I_{1} = \dfrac{U_{1}}{R_{1}} = \dfrac{6}{2} = 3A \right.$

Đáp án cần điền là: 3

Câu hỏi số 3:

Vận dụng

Tính hiệu điện thế trên điện trở $R_{3}$

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:845264

Phương pháp giải

Kiến thức về mạch điện nối tiếp và song song

Giải chi tiết

$I_{12} = I_{34} = I = \dfrac{U}{R_{AB}} = \dfrac{18}{3,6} = 5A$

$U_{3} = U_{4} = U_{34} = I_{34}.R_{34} = 5.\dfrac{12}{5} = 12V$

Đáp án cần điền là: 12
