Vẽ ảnh của một điểm sáng $S$ (hình vẽ) theo hai cách?
a. Vẽ theo tính chất của ảnh tạo bởi gương phẳng?
b. Vẽ theo định luật phản xạ ánh sáng?
Quảng cáo
+ Sử dụng tính chất ảnh ảo tạo bởi gương phẳng (ảnh đối xứng với vật qua gương).
+ Sử dụng định luật phản xạ ánh sáng (tia phản xạ nằm trong mặt phẳng tới và góc phản xạ bằng góc tới).

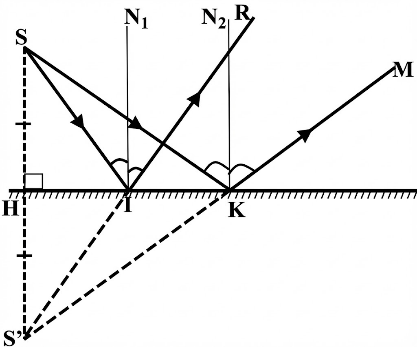

Hình vẽ:
a,
Từ $S$ hạ đường thẳng vuông góc với mặt gương tại $H$.
Trên tia đối của tia $HS$, lấy điểm $S'$ sao cho $S'H = SH$.
$S'$là ảnh cần vẽ.
b,
Từ $S$ vẽ hai tia tới bất kì đến gương (ví dụ $SI$ và $SK$).
Dựng pháp tuyến tại điểm tới ($IN_{1}$ và $KN_{2}$).
Dùng thước đo độ vẽ hai tia phản xạ tương ứng ($IR$ và $KM$) sao cho góc phản xạ bằng góc tới ($i' = i$).
Kéo dài đường đi của hai tia phản xạ về phía sau gương (bằng nét đứt), chúng cắt nhau tại $S'$.
