Sử dụng thông tin cho ở bảng bên cho hai câu hỏi bên dưới:

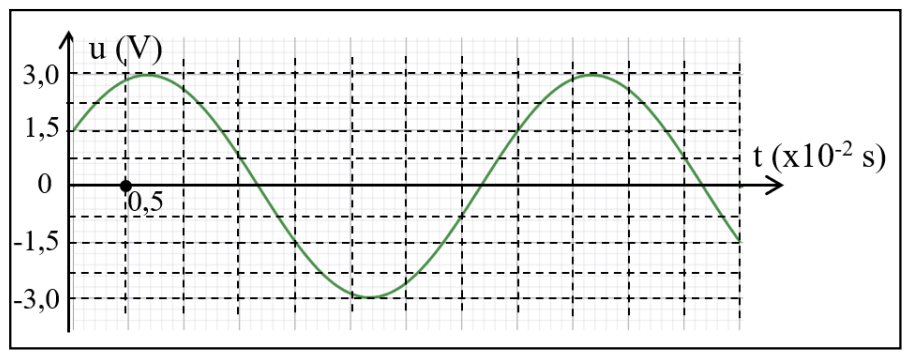

Một nhóm học sinh lớp 12 trường THPT chuyên Phan Bội Châu sử dụng cảm biến điện thế để đo điện áp xoay chiều đặt vào hai đầu điện trở $R = 12\Omega$ vẽ được đồ thị điện áp như hình bên.
Trả lời cho các câu 1, 2 dưới đây:
Tần số của điện áp xoay chiều đặt vào hai đầu $R$ là
Đáp án đúng là: D
Sử dụng thông tin từ đồ thị xác định chu kì T của điện áp
Tần số: $f = \dfrac{1}{T}$

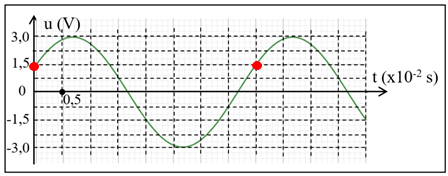

Từ đồ thị ta thấy trên trục Ot, 1 ô tương ứng với $0,5.10^{- 2}\,\, s$
1 chu kì của điện áp tương ứng với 8 ô
Ta có: $T = 8.0,5.10^{- 2} = 0,04\,\,(s)$
Tần số của điện áp là:
$f = \dfrac{1}{T} = \dfrac{1}{0,04} = 25\,\,\left( {Hz} \right)$
Đáp án cần chọn là: D
Điện áp hiệu dụng hai đầu $R$ có giá trị là
Đáp án đúng là: A
Từ đồ thị xác định điện áp cực đại $U_{0}$
Điện áp hiệu dụng: $U = \dfrac{U_{0}}{\sqrt{2}}$
Đáp án cần chọn là: A
