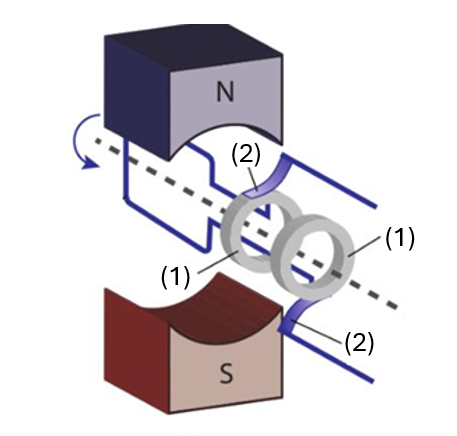

Hình bên là sơ đồ cấu tạo của một máy phát điện xoay chiều một pha: Khung dây dẫn phẳng
Hình bên là sơ đồ cấu tạo của một máy phát điện xoay chiều một pha: Khung dây dẫn phẳng có diện tích 80 cm2, gồm 100 vòng dây, quay đều với tốc độ 90 vòng/phút quanh trục cố định vuông góc với đường sức từ của từ trường đều có cảm ứng từ B = 0,20 T.
| Đúng | Sai | |
|---|---|---|
| a) Trong máy phát điện này, phần cảm là khung dây quay. | ||
| b) Nguyên tắc hoạt động của máy phát điện xoay chiều là dựa vào hiện tượng cảm ứng điện từ. | ||
| c) Các bộ phận tương ứng với các kí hiệu trong hình: (1) là vành khuyên, (2) là chổi quét. | ||
| d) Suất điện động hiệu dụng trong khung dây là 1,07 V. |
Đáp án đúng là: S; Đ; Đ; Đ
Quảng cáo
- Sử dụng lí thuyết về cấu tạo và hoạt động của máy phát điện xoay chiều.
- Suất điện động hiệu dụng: $E = \dfrac{E_{0}}{\sqrt{2}} = \dfrac{\omega.N.B.S}{\sqrt{2}}$
a) Phát biểu a sai.
Trong máy phát điện này, phần cảm là nam châm, phần ứng là khung dây quay.
b) Phát biểu b đúng.
Nguyên tắc hoạt động của máy phát điện xoay chiều là dựa vào hiện tượng cảm ứng điện từ.

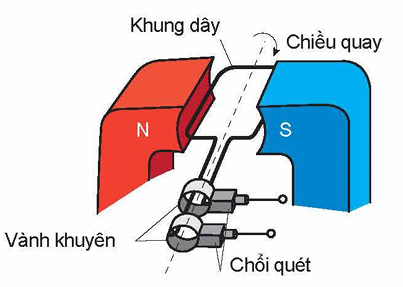

c) Phát biểu c đúng.
d) Phát biểu d đúng.
Tốc độ góc: $\omega = \dfrac{90.2\pi}{60} = 3\pi\left( {rad/s} \right)$
Suất điện động hiệu dụng trong khung dây là:
$E = \dfrac{E_{0}}{\sqrt{2}} = \dfrac{\omega.N.B.S}{\sqrt{2}} = \dfrac{3\pi.100.0,2.80.10^{- 4}}{\sqrt{2}} \approx 1,07V$
Đáp án cần chọn là: S; Đ; Đ; Đ
