Có thể dùng sơ đồ mạch điện nào dưới đây để xác định công suất tiêu thụ điện trên

Câu hỏi số 943907:

Thông hiểu

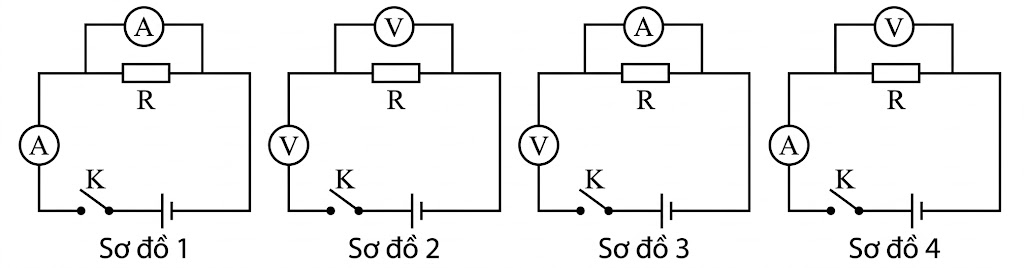

Có thể dùng sơ đồ mạch điện nào dưới đây để xác định công suất tiêu thụ điện trên điện trở R?

A. Sơ đồ 1.

B. Sơ đồ 2.

C. Sơ đồ 3.

D. Sơ đồ 4.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:943907

Phương pháp giải

Công suất tiêu thụ điện được xác định bằng công thức $P = U.I$

Do đó, để đo công suất, ta cần dùng ampe kế mắc nối tiếp với điện trở để đo cường độ dòng điện ($I$) và vôn kế mắc song song với điện trở để đo hiệu điện thế ($U$).

Giải chi tiết

Sơ đồ 1: Ampe kế mắc song song với điện trở R (sai cách mắc).

Sơ đồ 2: Vôn kế mắc nối tiếp với điện trở R (sai cách mắc).

Sơ đồ 3: Ampe kế mắc song song với R và vôn kế mắc nối tiếp với R (sai cách mắc).

Sơ đồ 4: Ampe kế mắc nối tiếp và vôn kế mắc song song với R (đúng cách mắc).

Đáp án cần chọn là: D
