Hình dưới cho thấy một mô hình động cơ đơn giản chứa hai nam châm

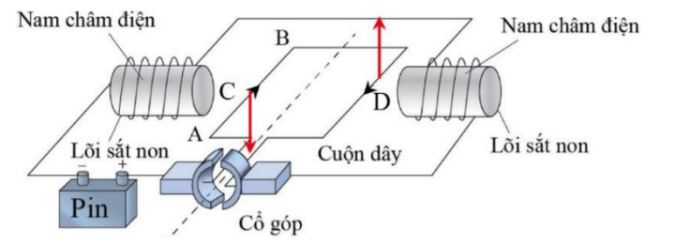

Hình dưới cho thấy một mô hình động cơ đơn giản chứa hai nam châm điện.
| Đúng | Sai | |
|---|---|---|
| a) Đầu C của nam châm điện đóng vai trò cực nam, đầu D đóng vai trò là cực bắc. | ||
| b) Theo hướng nhìn từ cổ góp vào cuộn dây, ban đầu khung dây ở vị trí A, B sẽ quay ngược chiều kim đồng hồ. | ||
| c) Cổ góp điện đóng vai trò giúp khung dây quay theo một chiều nhất định. | ||
| d) Khi cổ góp điện quay được nửa vòng thì các đầu C và D của hai nam châm điện bị đảo cực so với trước đó do hiện tượng cảm ứng điện từ. |
Đáp án đúng là: S; Đ; Đ; S
Quảng cáo
- Áp dụng quy tắc nắm tay phải: Xác định cực của nam châm điện.
- Áp dụng quy tắc bàn tay trái: Xác định chiều quay của khung dây.
- Cổ góp: Đảo chiều dòng điện trong khung dây sau mỗi nửa vòng để giữ khung quay liên tục theo một chiều.
a) Áp dụng quy tắc nắm tay phải $\Rightarrow$ đường sức từ có chiều từ trái sang phải. Theo quy tắc vào nam ra bắc $\Rightarrow$ đầu C là cực bắc, đầu D là cực nam.
→ a sai.

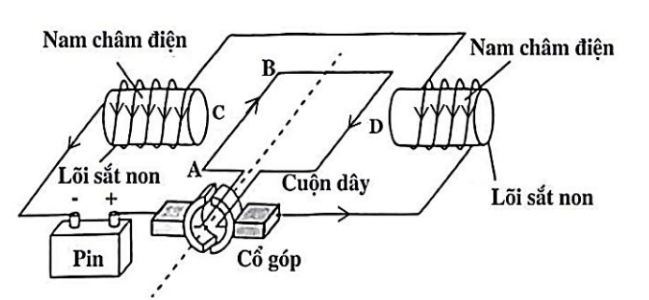

b) Dòng điện đi ra cực dương và đi vào cực âm của nguồn $\Rightarrow$ chiều dòng điện từ $\left. A\rightarrow B \right.$, áp dụng quy tắc bàn tay trái $\Rightarrow$ lực từ tác dụng lên khung như hình vẽ $\Rightarrow$ khung dây quay ngược chiều kim đồng hồ.
→ b đúng.
c) Cổ góp điện (cùng với chổi than) giúp đổi chiều dòng điện trong khung dây khi khung quay được nửa vòng, đảm bảo khung quay liên tục theo một chiều.
→ c đúng.
d) Khi cổ góp đảo chiều dòng điện, các đầu C và D của nam châm điện không bị đổi cực, chỉ có chiều dòng điện trong khung dây bị đảo chiều.
→ d sai.
Đáp án cần chọn là: S; Đ; Đ; S
