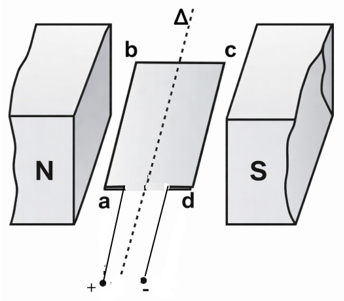

Một động cơ điện gồm một nam châm tạo ra từ trường đều có đường sức từ theo phương ngang và một khung dây dẫn hình chữ nhật có thể quay quanh trục $\Delta$ cố định vuông góc với đường sức từ (hình vẽ).
| Đúng | Sai | |
|---|---|---|
| a) Đường sức từ của nam châm hướng từ cực Nam sang cực Bắc. | ||
| b) Lực từ tác dụng lên cạnh ab của khung dây hướng thẳng đứng lên trên. | ||
| c) Lực từ tác dụng lên cạnh bc của khung dây bằng không. | ||
| d) Các lực từ tác dụng lên cạnh ab và cd của khung dây có cùng phương và cùng độ lớn. |
Đáp án đúng là: S; S; Đ; Đ
Quảng cáo
+ Sử dụng quy tắc xác định chiều của đường sức từ: Bên ngoài nam châm, đường sức từ đi ra từ cực Bắc (N) và đi vào cực Nam (S).
+ Sử dụng quy tắc bàn tay trái để xác định lực từ: Đặt bàn tay trái sao cho các đường sức từ hướng vào lòng bàn tay, chiều từ cổ tay đến ngón tay giữa hướng theo chiều dòng điện, khi đó ngón tay cái choãi ra $90^{0}$ chỉ chiều của lực từ.
+ Công thức tính độ lớn lực từ: $F = BIl\sin\alpha$, với $\alpha$ là góc hợp bởi vectơ cảm ứng từ và đoạn dây dẫn.
a) Đường sức từ hướng từ cực Bắc (N) sang cực Nam (S). Hình vẽ cho thấy bên trái là cực N, bên phải là cực S.
$\Rightarrow$ Đường sức từ hướng từ trái sang phải (từ cực Bắc sang cực Nam).
$\Rightarrow$ a sai.

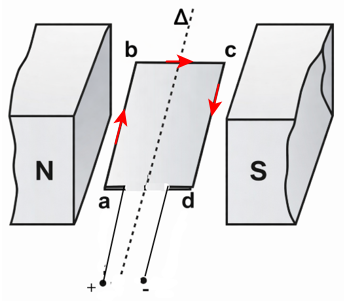

b) Dòng điện chạy từ cực (+) qua a đến b. Đường sức từ hướng từ trái sang phải.
Áp dụng quy tắc bàn tay trái ta xác định được lực từ tác dụng lên cạnh ab của khung dây hướng thẳng đứng xuống dưới.
$\Rightarrow$ b sai.
c) Cạnh bc vuông góc với trục $\Delta$ và song song với đường sức từ $\overset{\rightarrow}{B}$.
Do đó, góc $\alpha = 0^{0}$, lực từ $F = BIl\sin 0^{0} = 0$.
$\Rightarrow$ c đúng.
d) Áp dụng quy tắc bàn tay trái, ta xác định được:
Lực từ lên cạnh ab hướng xuống, lực từ lên cạnh cd (dòng điện ngược chiều ab) sẽ hướng lên. Hai lực này có phương thẳng đứng (cùng phương), ngược chiều và có độ lớn bằng nhau vì cùng nằm trong từ trường đều và có cùng chiều dài, cường độ dòng điện.
$\Rightarrow$ d đúng.
Đáp án cần chọn là: S; S; Đ; Đ
