Một dây dẫn thẳng dài vô hạn có phương vuông góc với mặt phẳng trang giấy. Cho dòng điện

Câu hỏi số 948926:

Thông hiểu

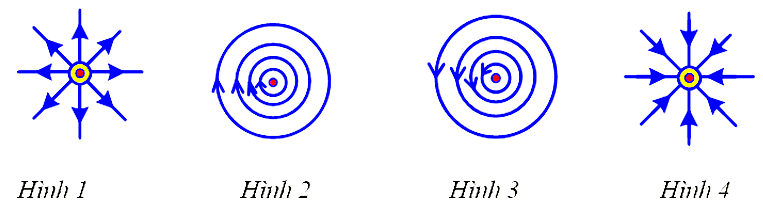

Một dây dẫn thẳng dài vô hạn có phương vuông góc với mặt phẳng trang giấy. Cho dòng điện chạy qua dây dẫn theo chiều từ trong ra ngoài. Hình nào dưới đây mô tả đúng đường sức từ trên mặt phẳng trang giấy của từ trường của dòng điện chạy trong dây dẫn?

A. Hình 2.

B. Hình 3.

C. Hình 4.

D. Hình 1.

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:948926

Phương pháp giải

+ Đường sức từ của dòng điện chạy trong dây dẫn thẳng dài là những đường tròn đồng tâm.

+ Áp dụng quy tắc nắm bàn tay phải để xác định chiều đường sức từ.

Giải chi tiết

+ Đường sức từ của dòng điện chạy trong dây dẫn thẳng dài là những đường tròn đồng tâm.

$\Rightarrow$ Hình 1 và hình 4 sai.

+ Áp dụng quy tắc nắm bàn tay phải ta xác định được đường sức từ có chiều cùng chiều kim đồng hồ.

$\Rightarrow$ Hình 3 đúng.

Đáp án cần chọn là: B
