Cho sơ đồ mạch điện như hình 21.3..a) Em hãy nêu tên và số lượng các thiết bị điện trong

Câu hỏi số 949852:

Vận dụng

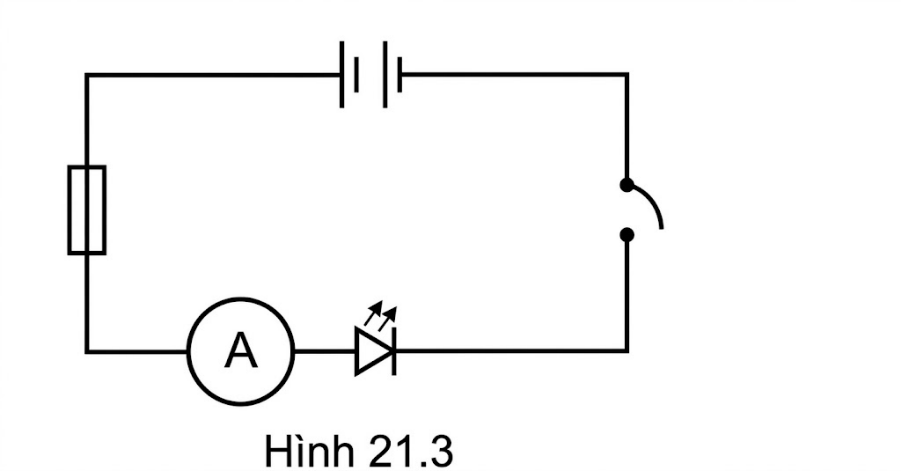

Cho sơ đồ mạch điện như hình 21.3..

a) Em hãy nêu tên và số lượng các thiết bị điện trong mạch.

b) Đóng công tắc, hãy mô tả hiện tượng diễn ra trong mạch điện.

c) ...Hãy cho biết hạt mang điện trong quá trình phóng điện đó là gì. Hãy dùng hình vẽ mô tả chiều dịch chuyển của các hạt mang điện trong quá trình phóng điện.

Quảng cáo

Xem lời giải

Câu hỏi:949852

Phương pháp giải

Nhận biết các kí hiệu chuẩn trên sơ đồ mạch điện.

Phân tích nguyên lý làm việc của mạch khép kín có đèn LED.

Giải thích bản chất sự nhiễm điện do cọ xát và sự phóng điện.

Giải chi tiết

a. Mạch điện đồm: hai pin, một đèn LED, một ampe kế, một cầu chì, các dây dẫn điện.

b. Khi đóng công tắc, sẽ có dòng điện chạy từ cực dương đi qua cầu chì, ampe kế, đèn

LED và đi về cực âm của nguồn điện.

c. Sau khi mảnh nhựa cọ xát với áo len, mảnh nhựa mang điện âm, nếu sau đó mảnh

nhựa vẫn đặt gần áo len thì có thể xảy ra sự phóng điện. Trong quá trình phóng điện

hạt mang điện là các electron dịch chuyển có hướng từ mảnh nhựa về phía áo len.
