Hình a là sơ đồ cấu tạo của máy phát điện xoay chiều một pha đơn giản. Máy gồm một khung

Câu hỏi số 950640:
Vận dụng

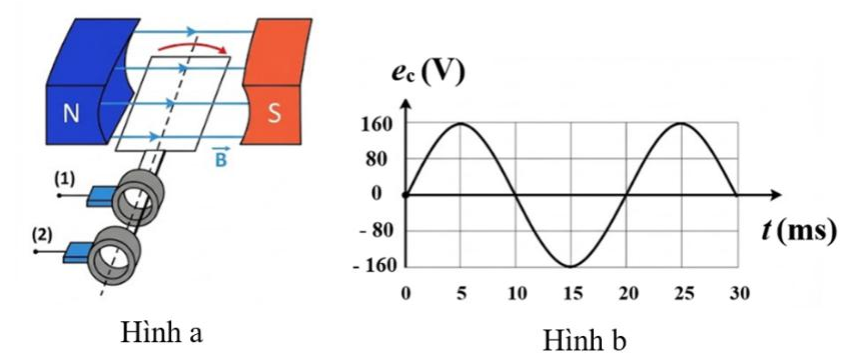

Hình a là sơ đồ cấu tạo của máy phát điện xoay chiều một pha đơn giản. Máy gồm một khung dây dẫn phẳng quay đều trong từ trường đều quanh trục đối xứng nằm trong mặt phẳng của khung (trục quay vuông góc với các đường sức từ). Hình b là đồ thị biểu diễn sự phụ thuộc của suất điện động cảm ứng $e_{c}$ xuất hiện trong khung dây vào thời gian $t$.

Đúng Sai
a) Khi chưa nối máy với mạch ngoài thì trong khung dây có dòng điện xoay chiều.
b) Suất điện động cảm ứng xuất hiện trong khung dây có giá trị hiệu dụng bằng $160\sqrt{2}V$.
c) Từ thông cực đại qua khung dây là $\dfrac{8}{5\pi}(Wb)$.
d) Máy phát điện hoạt động dựa trên hiện tượng cảm ứng điện từ.

Đáp án đúng là: S; S; Đ; Đ

Quảng cáo

Xem lời giải
Câu hỏi:950640
Phương pháp giải

- Lý thuyết về máy phát điện xoay chiều.

- Giá trị hiệu dụng của suất điện động: $E = \dfrac{E_{0}}{\sqrt{2}}$

- Từ thông cực đại qua khung: $\Phi_{0} = \dfrac{E_{0}}{\omega}$

Giải chi tiết

a) Khi khung dây quay trong từ trường, trong khung xuất hiện một suất điện động cảm ứng xoay chiều. Nhưng do chưa nối với mạch ngoài nên chưa có dòng điện xoay chiều.

→ a sai.

b)

Từ đồ thị, ta thấy $E_{0} = 160$ V.

Giá trị hiệu dụng là: $E = \dfrac{E_{0}}{\sqrt{2}} = \dfrac{160}{\sqrt{2}} = 80\sqrt{2}\text{~V}$.

→ b sai.

c) Ta có $\left. E_{0} = \omega.\Phi_{0}\Rightarrow\Phi_{0} = \dfrac{E_{0}}{\omega} \right.$.

Từ đồ thị Hình b, $E_{0} = 160V$ và $\left. T = 20ms = 0,02s\Rightarrow\omega = \dfrac{2\pi}{T} = 100\pi rad/s \right.$.

Vậy $\Phi_{0} = \dfrac{160}{100\pi} = \dfrac{8}{5\pi}(Wb)$.

→ c đúng.

d) Đây là nguyên tắc cơ bản của máy phát điện.

→ d đúng.

Đáp án cần chọn là: S; S; Đ; Đ
