Hình vẽ nào sau đây biểu diễn đúng phương, chiều của vectơ cảm ứng từ B trong từ trường

Câu hỏi số 950784:

Thông hiểu

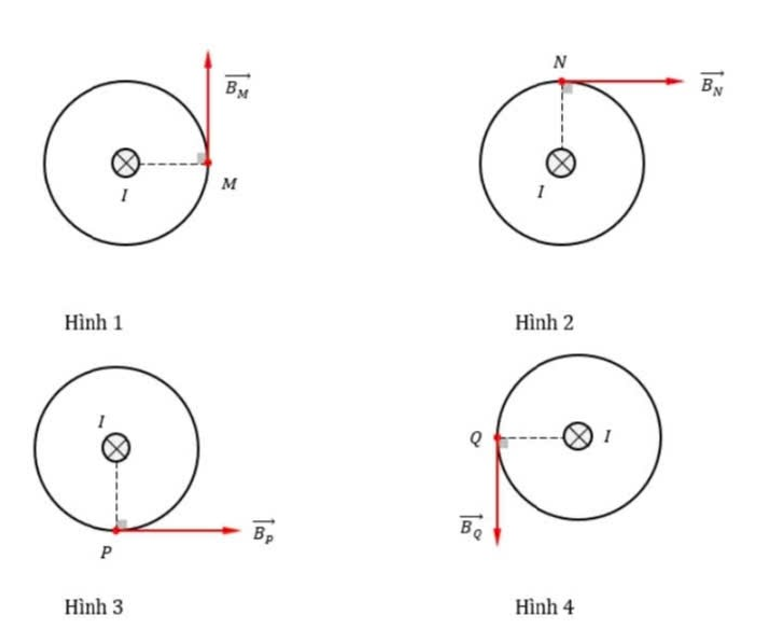

Hình vẽ nào sau đây biểu diễn đúng phương, chiều của vectơ cảm ứng từ B trong từ trường gây bởi một dòng điện thẳng, dài vô hạn

A. Hình 2.

B. Hình 3.

C. Hình 4.

D. Hình 1.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:950784

Phương pháp giải

Sử dụng quy tắc nắm bàn tay phải cho dòng điện thẳng: giơ ngón tay cái của bàn tay phải hướng theo chiều dòng điện, khum bốn ngón kia xung quanh dây dẫn thì chiều từ cổ tay đến các ngón tay là chiều của đường sức từ.

Giải chi tiết

Dòng điện I đang hướng vào trong trang giấy. Sử dụng quy tắc nắm bàn tay phải xác định được chiều của đường sức từ là chiều kim đồng hồ.

Xét lần lượt các hình:

Hình 1, tại điểm M thì $\overset{\rightarrow}{B}$phải hướng xuống dưới nên Hình 1 sai;

Hình 2, tại điểm N, $\overset{\rightarrow}{B}$hướng sang phải là đúng.

Đáp án cần chọn là: A
