Mô hình máy phát điện xoay chiều bao gồm nam châm cố định để tạo ra một từ trường đều

Câu hỏi số 951027:
Thông hiểu

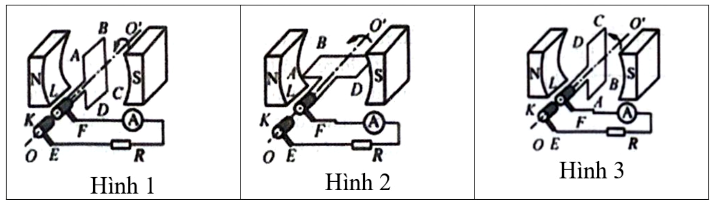

Mô hình máy phát điện xoay chiều bao gồm nam châm cố định để tạo ra một từ trường đều có cảm ứng từ $B$, khung dây dẫn ABCD có diện tích $S$ gồm $N$ vòng được cho quay đều với tốc độ góc $\omega$ trong từ trường, các vành khuyên K, L và chổi quét E, F dùng để nối máy với mạch ngoài. Mắc vào hai đầu $E$ và $F$ một đoạn mạch gồm điện trở $R$ nối tiếp với Ampe kế nhiệt có điện trở không đáng kể. Ba hình vẽ dưới đây mô tả vị trí của khung ở ba thời điểm khác nhau.

Đúng Sai
a) Khi khung dây quay, ở hai đầu E, F xuất hiện suất điện động cảm ứng.
b) Khi khung dây quay đến vị trí trong hình 2 thì từ thông qua khung bằng NBS.
c) Khi khung dây quay đến vị trí trong hình 3 thì suất điện động cảm ứng trong khung có độ lớn cực đại.
d) Số chỉ Ampe kế có giá trị bằng $\dfrac{NBS\omega}{R}$.

Đáp án đúng là: Đ; S; S; S

Quảng cáo

Xem lời giải
Câu hỏi:951027
Phương pháp giải

+ Máy phát điện hoạt động dựa trên hiện tượng cảm ứng điện từ.

+ Từ thông: $\Phi = NBS\cos\alpha$

+ Suất điện động cảm ứng: $e_{c} = - \dfrac{\Delta\Phi}{\Delta t}$

+ Cường độ dòng điện cảm ứng: $I = \dfrac{\left| e_{c} \right|}{R}$

Giải chi tiết

a) Khi khung dây quay, từ thông qua khung dây biến thiên, trong khung dây (ở hai đầu E, F) xuất hiện suất điện động cảm ứng.

→ a đúng

b) Quan sát hình 2, mặt phẳng khung dây đang nằm ngang, song song với các đường sức từ (hướng từ cực Bắc N sang cực Nam S). Khi đó, vectơ pháp tuyến của mặt phẳng khung dây vuông góc với vectơ cảm ứng từ $\overset{\rightarrow}{B}$, tức là $\alpha = 90^{0}$.

$\Rightarrow$ Từ thông qua khung dây lúc này là $\Phi = NBS\cos 90^{0} = 0$

→ b sai

c) Quan sát hình 3, mặt phẳng khung dây đang thẳng đứng, vuông góc với các đường sức từ. Khi đó, vectơ pháp tuyến của mặt phẳng khung dây song song với vectơ cảm ứng từ $\overset{\rightarrow}{B}$, tức là $\alpha = 0^{0}$ hoặc $180^{0}$. Từ thông qua khung có độ lớn cực đại nhưng suất điện động cảm ứng $e = \omega NBS\sin 0^{0} = 0$.

$\Rightarrow$ Độ lớn suất điện động bằng 0 chứ không phải cực đại.

→ c sai.

d) Máy phát tạo ra suất điện động cực đại $E_{0} = \omega NBS$.

Suất điện động hiệu dụng của máy phát là $E = \dfrac{E_{0}}{\sqrt{2}} = \dfrac{\omega NBS}{\sqrt{2}}$.

Cường độ dòng điện hiệu dụng chạy qua mạch (cũng chính là số chỉ của ampe kế) là

$I = \dfrac{E}{R} = \dfrac{\omega NBS}{R\sqrt{2}}$.

Biểu thức trong đề bài là giá trị của dòng điện cực đại $I_{0}$, không phải số chỉ ampe kế.

→ d sai

Đáp án cần chọn là: Đ; S; S; S
