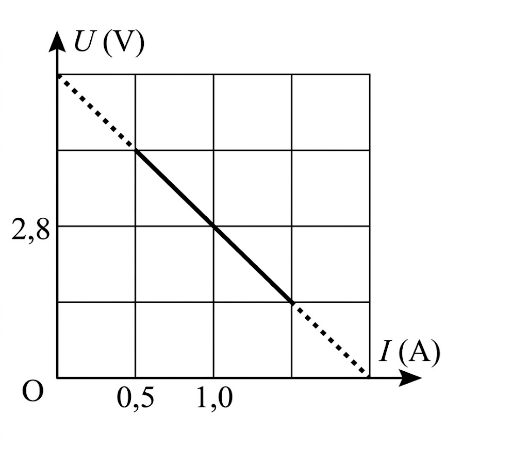

Trong việc thiết kế các mạch điện, để có được các suất điện động thích hợp người ta thường tiến hành ghép các nguồn có sẵn thành các bộ nguồn có suất điện động cần thiết. Xét bốn pin giống nhau được mắc nối tiếp thành bộ nguồn, rồi mắc hai đầu một biến trở vào hai đầu bộ nguồn thành mạch kín. Điều chỉnh giá trị biến trở, đồ thị biểu diễn sự phụ thuộc của điện áp hai đầu bộ nguồn U vào cường độ dòng điện I trong mạch như Hình.

Suất điện động của mỗi pin bằng bao nhiêu V?

Quảng cáo

Xem lời giải

Câu hỏi:955237

Phương pháp giải

Phương trình đồ thị có dạng $U = \mathcal{E}_{b} - I \cdot r_{b}$.

Từ đồ thị, xác định giao điểm với trục tung (khi I = 0, mạch hở) để tìm suất điện động của bộ nguồn $\mathcal{E}_{b}$.

Vì bộ gồm 4 pin giống nhau mắc nối tiếp nên suất điện động của bộ là $\mathcal{E}_{b} = 4\mathcal{E}$. Từ đó suy ra suất điện động $\mathcal{E}$ của mỗi pin.

Giải chi tiết

Theo đồ thị: Trục tung có 4 ô, giá trị 2,8 V nằm ở ô thứ 2, suy ra mỗi ô tương ứng 1,4 V.

Đường thẳng cắt trục tung ở ô thứ 4. Do đó, suất điện động của bộ nguồn (khi $I = 0$) là:

$\mathcal{E}_{b} = 4 \cdot 1,4 = 5,6$ V.

Suất điện động của mỗi pin là:

$\mathcal{E} = \dfrac{\mathcal{E}_{b}}{4} = \dfrac{5,6}{4} = 1,4$ V.
