Hình nào sau đây mô tả đúng hướng của đường sức từ xung quanh dòng điện thẳng

Câu hỏi số 956445:

Thông hiểu

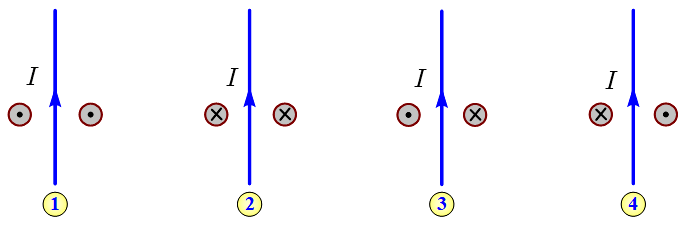

Hình nào sau đây mô tả đúng hướng của đường sức từ xung quanh dòng điện thẳng dài?

A. Hình 1.

B. Hình 2.

C. Hình 3.

D. Hình 4.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:956445

Phương pháp giải

Sử dụng quy tắc nắm tay phải xác định hướng của đường sức từ: Để bàn tay phải sao cho ngón cái choãi ra chỉ chiều dòng điện, khum các ngón tay còn lại chỉ chiều của đường sức từ.

Giải chi tiết

Áp dụng quy tắc nắm tay phải cho dòng điện I hướng lên trên:

+ Đặt ngón cái bàn tay phải hướng lên theo chiều dòng điện.

+ Các ngón tay khum lại sẽ chỉ chiều đường sức từ bao quanh dây dẫn.

Theo quy tắc này, ở bên phải dây dẫn, các ngón tay sẽ đi vào mặt phẳng hình vẽ (kí hiệu $\otimes$).

Ở bên trái dây dẫn, các ngón tay sẽ đi từ mặt phẳng hình vẽ đi ra (kí hiệu $\odot$).

$\Rightarrow$ Quan sát các hình: Hình 3 mô tả đúng quy luật này (bên trái là $\odot$, bên phải là $\otimes$).

Đáp án cần chọn là: C
