Cho mạch điện có sơ đồ như hình vẽ. Để đèn Đ1 sáng thì các công

Câu hỏi số 958421:

Vận dụng

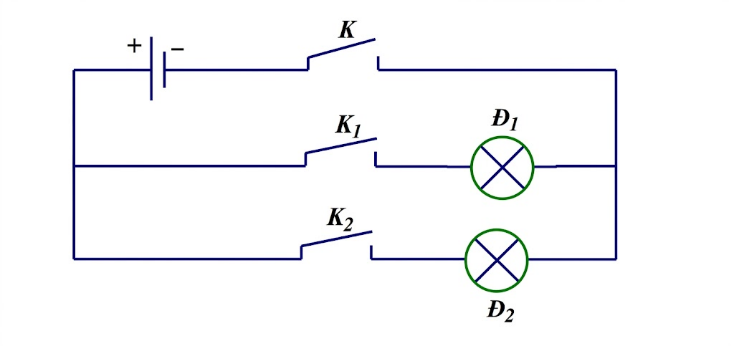

Cho mạch điện có sơ đồ như hình vẽ. Để đèn Đ1 sáng thì các công tắc

A. K mở, K1 đóng.

B. K mở, K2 đóng.

C. K đóng, K2 đóng.

D. K đóng, K1 đóng.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:958421

Phương pháp giải

Phân tích sơ đồ mạch điện song song và điều kiện để có dòng điện chạy qua thiết bị.

Giải chi tiết

Nhìn vào sơ đồ, mạch điện gồm nguồn điện nối với công tắc tổng K nằm ở mạch chính. Sau đó mạch rẽ làm hai nhánh song song: nhánh trên chứa công tắc K1 và đèn Đ1, nhánh dưới chứa công tắc K2 và đèn Đ2.

Để đèn Đ1 có thể phát sáng, ta cần tạo ra một mạch điện kín từ cực dương của nguồn đi qua đèn Đ1 và trở về cực âm của nguồn. Do đó, dòng điện bắt buộc phải đi qua công tắc tổng K và công tắc ở nhánh chứa đèn là K1. Điều này đồng nghĩa với việc cả công tắc K và công tắc K1 đều phải được đóng kín.

Đáp án cần chọn là: D
