Cho sơ đồ mạch điện như hình vẽ. Biết (1) và (2) đều là các dụng cụ đo điện lí tưởng.

Câu hỏi số 960880:

Thông hiểu

Cho sơ đồ mạch điện như hình vẽ. Biết (1) và (2) đều là các dụng cụ đo điện lí tưởng. Phát biểu nào sau đây đúng?

A. Cả (1) và (2) đều là ampe kế.

B. Cả (1) và (2) đều là vôn kế.

C. (1) là vôn kế và (2) là ampe kế.

D. (1) là ampe kế và (2) là vôn kế.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:960880

Phương pháp giải

+ Ampe kế dùng để đo cường độ dòng điện, được mắc nối tiếp với đoạn mạch cần đo.

+ Vôn kế dùng để đo hiệu điện thế, được mắc song song với đoạn mạch hoặc nguồn điện cần đo.

Giải chi tiết

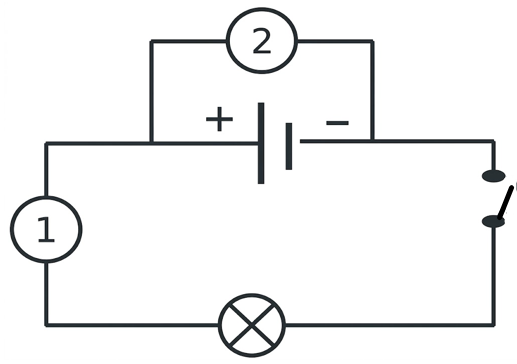

Quan sát sơ đồ mạch điện:

+ Dụng cụ (1) được mắc nối tiếp trong mạch chính (nối tiếp với bóng đèn và nguồn điện), do đó (1) là ampe kế để đo cường độ dòng điện chạy trong mạch.

+ Dụng cụ (2) được mắc song song với hai cực của nguồn điện, do đó (2) là vôn kế để đo hiệu điện thế của nguồn điện.

Đáp án cần chọn là: D
