Câu hỏi số 960891:

Vận dụng

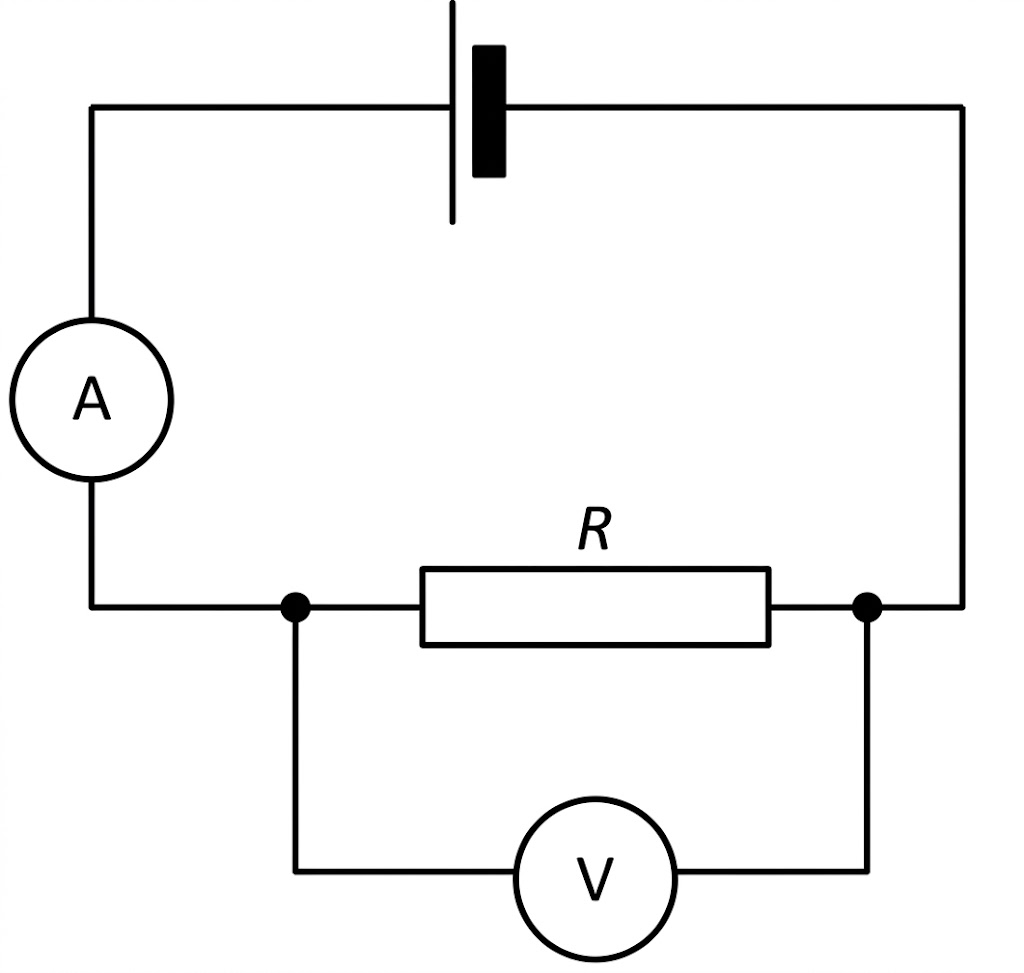

Cho mạch điện như hình bên. Nguồn điện tạo hiệu điện thế giữa hai đầu mạch điện là 9 V. Vôn kế không lí tưởng có điện trở $500\Omega$ được mắc song song với một điện trở $500\Omega$. Ampe kế lí tưởng có điện trở bằng 0 dùng để đo cường độ dòng điện trong mạch điện. Giá trị hiển thị trên ampe kế là

A. 9 mA.

B. 18 mA.

C. 36 mA.

D. 45 mA.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:960891

Phương pháp giải

+ Công thức tính điện trở tương đương của đoạn mạch gồm hai điện trở mắc song song:

$R = \dfrac{R_{1}R_{2}}{R_{1} + R_{2}}$

+ Định luật Ohm cho toàn mạch: $I = \dfrac{U}{R}$

Giải chi tiết

Cấu trúc mạch điện: Ampe kế nối tiếp với cụm (Điện trở $R$ song song Vôn kế $V$).

Vì ampe kế lí tưởng có điện trở $R_{A} = 0$, điện trở tương đương của toàn mạch chính là điện trở của cụm mắc song song.

Điện trở tương đương của đoạn mạch gồm điện trở $R$ và vôn kế mắc song song là:

$R_{td} = \dfrac{R.R_{V}}{R + R_{V}} = \dfrac{500.500}{500 + 500} = 250\Omega$

Cường độ dòng điện chạy trong mạch chính (chính là số chỉ của ampe kế) là:

$I = \dfrac{U}{R_{td}} = \dfrac{9}{250} = 0,036(A) = 36\left( {mA} \right)$

Đáp án cần chọn là: C
