Một học sinh mắc mạch điện theo sơ đồ như hình vẽ. Phát biểu nào dưới đây

Câu hỏi số 966272:

Thông hiểu

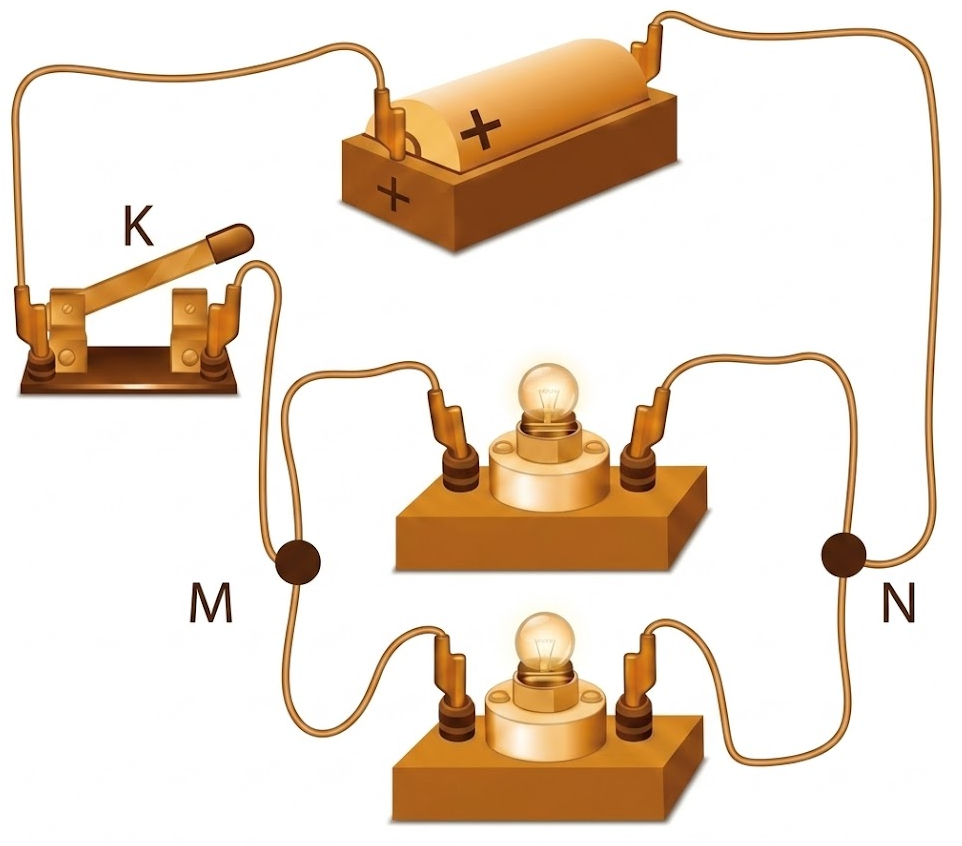

Một học sinh mắc mạch điện theo sơ đồ như hình vẽ. Phát biểu nào dưới đây đúng?

A. Hai bóng đèn được mắc song song.

B. Với trạng thái khoá K như hình vẽ, cả hai bóng đều sáng.

C. Muốn đo cường độ dòng điện chạy qua mạch chính, ta mắc ampe kế song song với hai bóng đèn.

D. Muốn đo hiệu điện thế giữa hai điểm M và N, ta nối cực âm của vôn kế vào M và cực dương của vôn kế vào N.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:966272

Phương pháp giải

Phân tích sơ đồ mạch điện thực tế để nhận biết cách mắc các linh kiện và áp dụng các quy tắc sử dụng ampe kế, vôn kế.

Giải chi tiết

Phát biểu A đúng vì hai bóng đèn có hai điểm chung là M và N, dòng điện rẽ nhánh qua hai đèn nên chúng được mắc song song với nhau.

Phát biểu B sai vì trên hình vẽ, khoá K đang mở (ngắt mạch), nên mạch hở, không có dòng điện chạy qua mạch, các bóng đèn không thể sáng.

Phát biểu C sai vì ampe kế dùng để đo cường độ dòng điện phải được mắc nối tiếp với đoạn mạch cần đo, không được mắc song song.

Phát biểu D sai vì theo nguyên tắc mắc vôn kế, chốt dương của vôn kế phải mắc về phía cực dương của nguồn. Quan sát nguồn điện (pin) có cực dương ở bên trái, nên điểm M nối với cực dương, điểm N nối với cực âm. Do đó, cần nối cực dương của vôn kế vào M và cực âm vào N.

Đáp án cần chọn là: A
