Hình dưới đây cho biết một số đường sức từ của nam châm thẳng. Vị trí nào dưới đây

Câu hỏi số 967097:

Thông hiểu

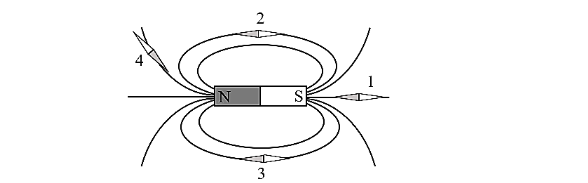

Hình dưới đây cho biết một số đường sức từ của nam châm thẳng. Vị trí nào dưới đây vẽ đúng hướng của kim nam châm? (Đáp án điền số)

Trả lời:

Đáp án đúng là:

Quảng cáo

Xem lời giải

Câu hỏi:967097

Phương pháp giải

Sử dụng quy ước về chiều của đường sức từ: Vào Nam (cực S), ra Bắc (cực N).

Tính chất định hướng của kim nam châm: Khi đặt trong từ trường, kim nam châm sẽ định hướng sao cho cực Bắc (N - phần được tô đậm) của nó chỉ theo chiều của đường sức từ tại điểm đó. (Nói cách khác, các từ cực cùng tên thì đẩy nhau, khác tên thì hút nhau).

Giải chi tiết

Quy ước trên hình: Nam châm thẳng có cực Bắc (N) là phần tô đậm, cực Nam (S) là phần để trắng. Kim nam châm cũng tương tự (phần đậm là cực N, phần trắng là cực S).

Chiều đường sức từ của nam châm thẳng đi ra từ cực N (bên trái) và đi vào cực S (bên phải).

Xét các vị trí:

Vị trí 1: Đường sức từ đang đi vào cực S, tức là hướng từ phải sang trái. Do đó, cực N của kim nam châm phải hướng sang trái. Hình vẽ kim nam châm hướng sang phải là sai.

Vị trí 2 và 3: Đường sức từ có chiều đi từ N sang S, tức là từ trái sang phải. Do đó, cực N của kim nam châm phải hướng sang phải. Hình vẽ kim nam châm hướng sang trái là sai.

Vị trí 4: Đường sức từ đang đi ra khỏi cực N, hướng chếch lên trên về phía bên trái. Cực N của kim nam châm cũng đang chỉ theo hướng này (bị cực N của nam châm thẳng đẩy ra xa). Hình vẽ này là đúng.

Đáp án cần điền là: 4
