Dùng thông tin sau cho hai câu hỏi bên dưới:

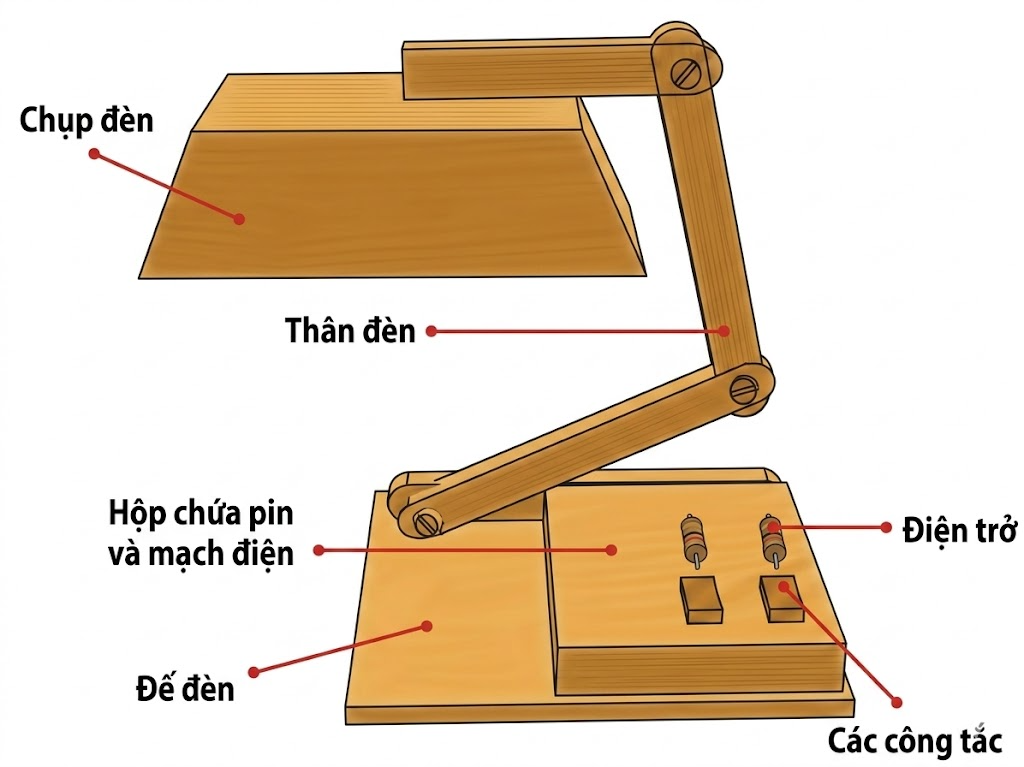

Hình dưới đây là thiết kế đèn học thay đổi độ sáng. Nhóm học sinh lắp mạch điện dùng nguồn pin 9 V để thắp sáng các bóng đèn LED. Theo thông số kĩ thuật, mỗi đèn LED hoạt động an toàn ở hiệu điện thế định mức 3,5 V và cường độ dòng điện định mức 0,6 A.
Trả lời cho các câu 1, 2 dưới đây:
Phải mắc nối tiếp thêm các điện trở cùng với bóng đèn LED mà không mắc trực tiếp đèn vào nguồn để
Đáp án đúng là: B
Dựa vào tính chất của đoạn mạch mắc nối tiếp, hiệu điện thế của đoạn mạch bằng tổng hiệu điện thế của các thành phần trong mạch.
So sánh hiệu điện thế nguồn và hiệu điện thế định mức của thiết bị để suy ra vai trò của điện trở mắc nối tiếp.
Đáp án cần chọn là: B
Nhóm học sinh dùng 2 bóng đèn LED mắc nối tiếp với nhau. Để cả 2 đèn sáng bình thường, nhóm cần chọn điện trở R có độ lớn gần nhất với giá trị nào dưới đây?
Đáp án đúng là: D
- Sử dụng các đặc điểm của đoạn mạch gồm các thiết bị mắc nối tiếp:
+ Cường độ dòng điện qua mạch chính bằng cường độ dòng điện qua từng thành phần:
$I = I_{R} = I_{d1} = I_{d2}$
+ Hiệu điện thế của toàn mạch bằng tổng hiệu điện thế các thành phần: $U = U_{R} + U_{d1} + U_{d2}$
- Sử dụng định luật Ohm để tính điện trở: $R = \dfrac{U_{R}}{I_{R}}$

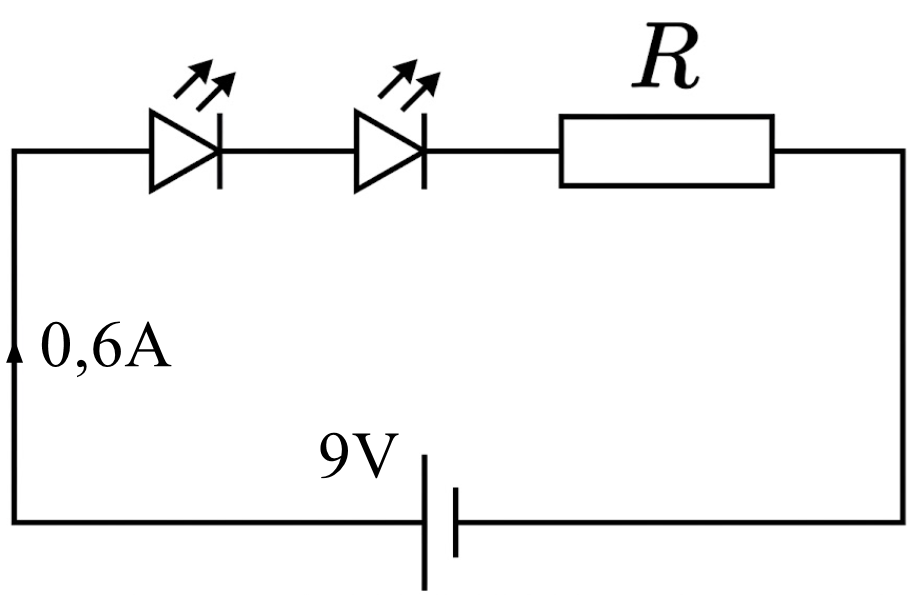

Ta có mạch điện:
Điện trở của 1 bóng đèn là:
$R_{d} = \dfrac{U_{d}}{I_{d}} = \dfrac{3,5}{0,6} = \dfrac{35}{6}(\Omega)$
Khi dùng 2 đèn mắc nối tiếp, điện trở của mạch là:
$R_{m} = 2R_{d} + R = 2.\dfrac{35}{6} + R$
Để 2 đèn sáng bình thường, dòng điện chạy qua mạch phải bằng cường độ dòng điện định mức của đèn:
$I = I_{R} = I_{dm} = 0,6A = \dfrac{9}{R_{m}}$
$\left. \Leftrightarrow 0,6 = \dfrac{9}{2.\dfrac{35}{6} + R}\Rightarrow R = \dfrac{10}{3}\Omega \approx 3,3\Omega \right.$
Đáp án cần chọn là: D
