Tại điểm nào có kí hiệu không đúng với chiều của từ trường tạo bởi dòng điện không

Câu hỏi số 970208:

Vận dụng

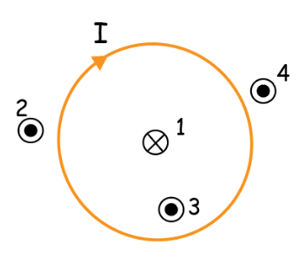

Tại điểm nào có kí hiệu không đúng với chiều của từ trường tạo bởi dòng điện không đổi I chạy trong một vòng dây dẫn hình tròn nằm trên mặt phẳng (xem hình vẽ)?

A. Điểm 1

B. Điểm 2

C. Điểm 3

D. Điểm 4

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:970208

Phương pháp giải

Sử dụng quy tắc nắm tay phải để xác định chiều đường sức từ sinh ra bởi dòng điện chạy trong vòng dây tròn: Khum bàn tay phải sao cho chiều từ cổ tay đến các ngón tay chỉ chiều dòng điện, ngón tay cái choãi ra $90^{0}$ chỉ chiều của đường sức từ đi qua tâm vòng dây.

Giải chi tiết

Theo hình vẽ, dòng điện I chạy theo chiều kim đồng hồ. Áp dụng quy tắc nắm tay phải, từ trường ở phần không gian bên trong vòng dây có chiều đi từ ngoài vào trong mặt phẳng hình vẽ (phải kí hiệu là $\otimes$), và từ trường ở không gian bên ngoài vòng dây có chiều đi từ trong ra ngoài mặt phẳng hình vẽ (phải kí hiệu là $\odot$).

+ Điểm 1 nằm trong vòng dây, kí hiệu $\otimes$ là đúng.

+ Điểm 2 và điểm 4 nằm ngoài vòng dây, kí hiệu $\odot$ là đúng.

+ Điểm 3 nằm ở bên trong vòng dây phải có kí hiệu $\otimes$ nhưng hình vẽ lại dùng kí hiệu $\odot$ nên kí hiệu tại điểm 3 là sai.

Đáp án cần chọn là: C
