Cho mạch điện như hình vẽ. Các bóng đèn giống hệt nhau có điện trở R và hoạt động tốt;

Câu hỏi số 973678:
Vận dụng

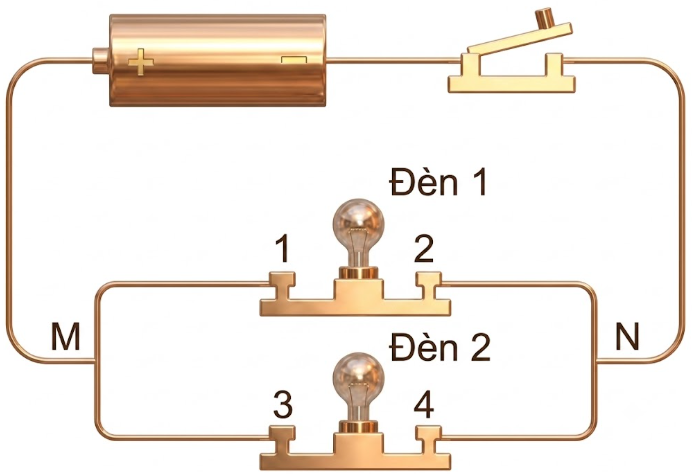

Cho mạch điện như hình vẽ. Các bóng đèn giống hệt nhau có điện trở R và hoạt động tốt; nguồn điện tạo ra một hiệu điện thế U không đổi giữa hai đầu mạch ngoài.

Đúng Sai
a) Hiệu điện thế giữa hai đầu mỗi bóng đèn là U.
b) Điện trở tương đương của mạch là 2R.
c) Dòng điện đi qua mỗi đèn có chiều từ N đến M.
d) Cường độ dòng điện qua đèn 1 là U/2R.

Đáp án đúng là: Đ; S; S; S

Quảng cáo

Xem lời giải
Câu hỏi:973678
Phương pháp giải

+ Phân tích cấu trúc sơ đồ mạch điện.

+ Sử dụng các đặc điểm của đoạn mạch gồm hai điện trở mắc song song: $\left\{ \begin{array}{l} {U = U_{1} = U_{2}} \\ {R_{td} = \dfrac{R_{1.}R_{2}}{R_{1} + R_{2}}} \end{array} \right.$

+ Sử dụng định luật Ohm: $I = \dfrac{U}{R}$.

+ Sử dụng quy ước về chiều dòng điện trong mạch kín: Dòng điện đi ra từ cực dương và đi vào cực âm của nguồn điện.

Giải chi tiết

Từ hình vẽ sơ đồ mạch điện, ta nhận thấy cực dương (+) của nguồn điện được nối với chốt M, cực âm (-) của nguồn điện được nối với chốt N. Hai bóng đèn được mắc song song với nhau và nối giữa hai điểm M và N. Mạch điện có cấu trúc: Đèn 1 // Đèn 2.

a) Vì Đèn 1 và Đèn 2 được mắc song song với nhau và được mắc trực tiếp vào hai cực của nguồn điện có hiệu điện thế $U$, nên hiệu điện thế giữa hai đầu mỗi bóng đèn bằng hiệu điện thế của nguồn: $U_{1} = U_{2} = U_{MN} = U$.

$\Rightarrow$ a đúng.

b) Hai bóng đèn giống hệt nhau có cùng điện trở $R_{1} = R_{2} = R$ mắc song song nên điện trở tương đương của toàn mạch là:

$R_{td} = \dfrac{R_{1.}R_{2}}{R_{1} + R_{2}} = \dfrac{R.R}{R + R} = \dfrac{R}{2}$.

$\Rightarrow$ b sai.

c) Chiều dòng điện quy ước là chiều đi từ cực dương qua vật dẫn đến cực âm của nguồn điện. Vì cực dương nối với điểm M, cực âm nối với điểm N nên dòng điện đi qua các bóng đèn sẽ có chiều từ M đến N.

$\Rightarrow$ c sai.

d) Áp dụng định luật Ohm cho Đèn 1, cường độ dòng điện chạy qua Đèn 1 là:

$I_{1} = \dfrac{U_{1}}{R_{1}} = \dfrac{U}{R}$.

$\Rightarrow$ d sai.

Đáp án cần chọn là: Đ; S; S; S
