Cho mạch điện như hình vẽ. Nguồn điện tạo ra một hiệu điện thế không đổi $12(V)$. Khi

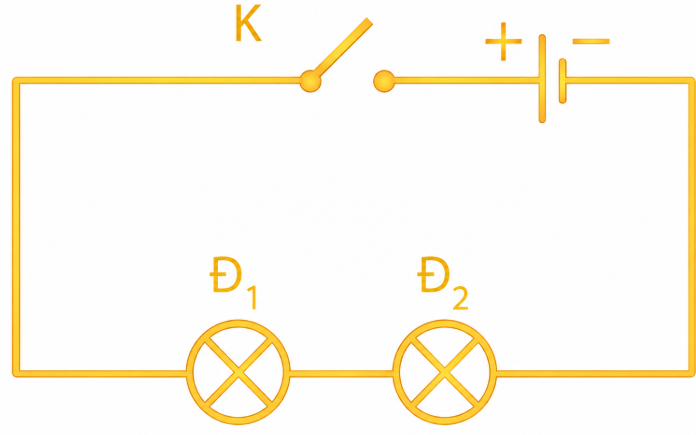

Cho mạch điện như hình vẽ. Nguồn điện tạo ra một hiệu điện thế không đổi $12(V)$. Khi đóng công tắc K, cường độ dòng điện trong mạch chính là $0,5(A)$ và hiệu điện thế hai đầu Đ1 là $4(V)$. Các đèn sáng bình thường.

Trả lời cho các câu 1, 2, 3, 4 dưới đây:

Câu hỏi số 1:

Vận dụng

Cường độ dòng điện chạy qua Đ2 có độ lớn bao nhiêu miliampe (mA)?

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:974295

Phương pháp giải

Đoạn mạch mắc nối tiếp: Cường độ dòng điện bằng nhau tại mọi điểm: $I = I_{1} = I_{2}$

Giải chi tiết

Từ sơ đồ mạch điện, ta thấy đèn Đ1 mắc nối tiếp với đèn Đ2. Do đó, cường độ dòng điện chạy qua đèn Đ2 bằng cường độ dòng điện trong mạch chính:

$I_{2} = I = 0,5A = 500mA$

Đáp án cần điền là: 500

Câu hỏi số 2:

Vận dụng

Hiệu điện thế giữa hai đầu Đ2 bằng bao nhiêu volt (V)?

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:974296

Phương pháp giải

Đoạn mạch mắc nối tiếp: Hiệu điện thế của đoạn mạch bằng tổng hiệu điện thế các thành phần: $U = U_{1} + U_{2}$

Giải chi tiết

Hiệu điện thế giữa hai đầu đèn Đ2 là:

$U_{2} = U - U_{1} = 12 - 4 = 8(V)$.

Đáp án cần điền là: 8

Câu hỏi số 3:

Vận dụng

Điện trở của đèn Đ1 bằng bao nhiêu Ohm ($\text{Ω}$)?

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:974297

Phương pháp giải

Định luật Ohm: $\left. I = \dfrac{U}{R}\Rightarrow R = \dfrac{U}{I} \right.$

Giải chi tiết

Điện trở của đèn Đ1 là:

$R_{1} = \dfrac{U_{1}}{I_{1}} = \dfrac{4}{0,5} = 8\left( \text{Ω} \right)$.

Đáp án cần điền là: 8

Câu hỏi số 4:

Vận dụng

Thay Đ1 bằng một đèn có điện trở $R_{x}$ thì cường độ dòng điện trong mạch giảm xuống còn $0,4(A)$. Giá trị của $R_{x}$ bằng bao nhiêu Ohm ($\text{Ω}$)?

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:974298

Phương pháp giải

Áp dụng các hệ thức của đoạn mạch mắc nối tiếp và định luật Ohm:

+ Cường độ dòng điện bằng nhau tại mọi điểm: $I = I_{1} = I_{2}$

+ Hiệu điện thế của đoạn mạch bằng tổng hiệu điện thế các thành phần: $U = U_{1} + U_{2}$

+ Điện trở tương đương: $R_{td} = R_{1} + R_{2}$

+ Định luật Ohm: $I = \dfrac{U}{R}$

Giải chi tiết

Điện trở của đèn Đ2 là:

$R_{2} = \dfrac{U_{2}}{I_{2}} = \dfrac{8}{0,5} = 16\left( \text{Ω} \right)$.

Khi thay đèn Đ1 bằng một đèn có điện trở $R_{x}$, cường độ dòng điện trong mạch lúc này là $I' = 0,4(A)$.

Điện trở tương đương của toàn mạch lúc này là:

$R_{td}' = \dfrac{U}{I'} = \dfrac{12}{0,4} = 30\left( \text{Ω} \right)$.

Vì đèn mới có điện trở $R_{x}$ mắc nối tiếp với đèn Đ2 nên giá trị của $R_{x}$ là:

$R_{x} = R_{td}' - R_{2} = 30 - 16 = 14\left( \text{Ω} \right)$.

Đáp án cần điền là: 14
