Cho sơ đồ mạch điện như hình vẽ. Trong sơ đồ trên có một điểm chưa chính xác, đó

Câu hỏi số 974758:

Vận dụng

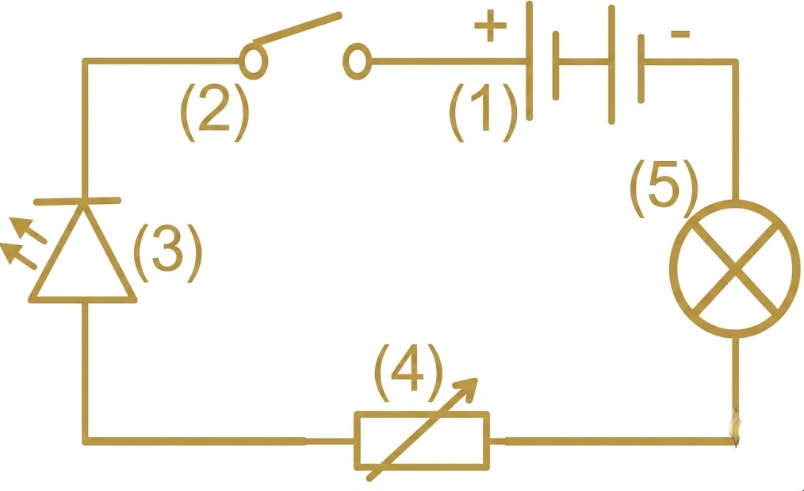

Cho sơ đồ mạch điện như hình vẽ. Trong sơ đồ trên có một điểm chưa chính xác, đó là

A. Nguồn ở vị trí (1).

B. Bóng đèn ở vị trí (5).

C. Công tắc ở vị trí (2).

D. LED ở vị trí (3).

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:974758

Phương pháp giải

Phân tích chiều dòng điện trong mạch và điều kiện hoạt động của điốt phát quang (LED). LED chỉ cho dòng điện đi qua theo một chiều từ cực anốt sang cực catốt, tức là thuận theo chiều mũi tên của ký hiệu.

Giải chi tiết

Theo ký hiệu nguồn điện ở vị trí (1), bản cực dài ở bên trái là cực dương, bản cực ngắn ở bên phải là cực âm.

Dòng điện trong mạch sẽ có chiều đi ra từ cực dương, qua công tắc (2) và đi hướng xuống qua nhánh chứa LED (3).

Tại vị trí (3), ký hiệu của LED có phần tam giác hướng lên trên, nghĩa là cực anốt ở phía dưới và cực catốt ở phía trên.

Khi dòng điện đi từ trên xuống, nó sẽ gặp cực catốt của LED trước. Lúc này LED bị phân cực ngược và ngăn không cho dòng điện chạy qua (mạch bị hở, bóng đèn sẽ không sáng). Để mạch hoạt động đúng theo sơ đồ, LED phải được mắc thuận chiều dòng điện, tức là mũi tên của ký hiệu LED phải hướng từ trên xuống dưới. Do đó, chi tiết mắc sai trong mạch chính là LED ở vị trí (3).

Đáp án cần chọn là: D
