Thực hiện thí nghiệm đo cường độ dòng điện và hiệu điện thế ứng với
Thực hiện thí nghiệm đo cường độ dòng điện và hiệu điện thế ứng với các vật dẫn khác nhau bằng các dụng cụ sau:
+ 1 ampe kế.
+ 1 vôn kế.
+ 1 nguồn có thể điều chỉnh thay đổi được hiệu điện thế (điện trở của nguồn không đáng kể).
+ Hai vật dẫn $R_{1}$ và $R_{2}$ khác nhau.
+ Dây nối, khóa K.
Thí nghiệm được tiến hành như sau:

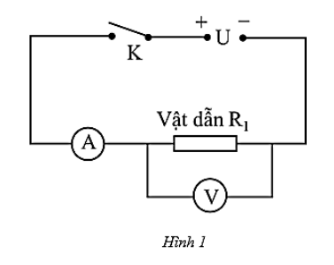

+ Mắc mạch điện như Hình 1.
+ Đóng khoá K. Điều chỉnh hiệu điện thế của nguồn ta thu được các giá trị của cường độ dòng điện $I_{1}$ chạy qua vật dẫn $R_{1}$, ghi kết quả vào Bảng 1.
+ Thay vật dẫn $R_{2}$ vào vị trí của vật dẫn $R_{1}$ và lặp lại thí nghiệm, ta thu được các giá trị của cường độ dòng điện $I_{2}$ chạy qua vật dẫn $R_{2}$, ghi kết quả vào Bảng 1.

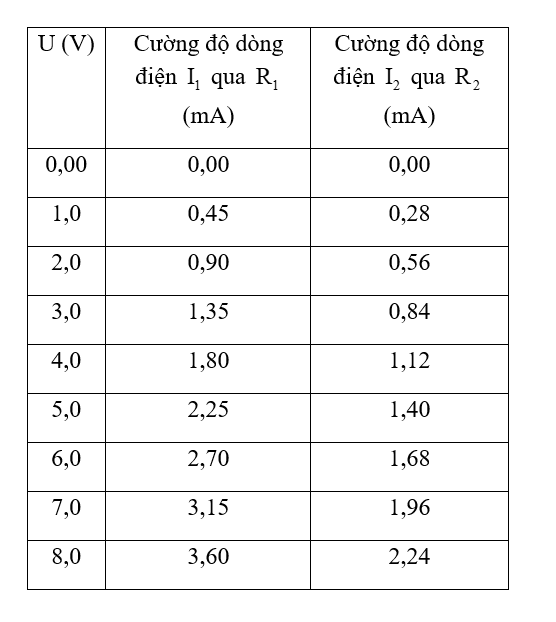

Bảng 1
(Soạn dựa theo nội dung sách giáo khoa Vật lí 11 – Bộ Kết nối tri thức với cuộc sống)
Trả lời cho các câu 1, 2, 3, 4, 5, 6, 7 dưới đây:
Nếu cùng đặt một hiệu điện thế vào hai đầu vật dẫn $R_{1}$ và $R_{2}$ thì cường độ chạy qua hai vật dẫn có giá trị như nhau, đúng hay sai?
Đáp án đúng là: B
Áp dụng định luật Ohm cho đoạn mạch chỉ có điện trở: $I = \dfrac{U}{R}$. Cường độ dòng điện chạy qua vật dẫn tỉ lệ thuận với hiệu điện thế giữa hai đầu vật dẫn và tỉ lệ nghịch với điện trở của vật dẫn.
Đáp án cần chọn là: B
Khi hiệu điện thế của nguồn là 6 V, cường độ dòng điện chạy qua vật dẫn $R_{1}$ có giá trị là (1) ____________. (Đáp án lấy đến 2 chữ số sau dấu phẩy)
Đáp án đúng là: 2,70
Đọc và đối chiếu dữ liệu thực nghiệm từ Bảng 1 tương ứng với giá trị hiệu điện thế $U = 6,0\text{~V}$.
Đáp án cần điền là: 2,70

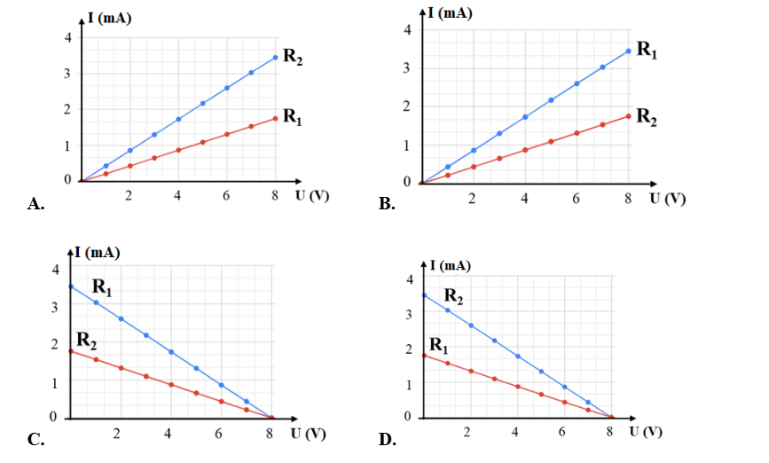

Đồ thị nào sau đây thể hiện đúng đường đặc trưng vôn – ampe của hai vật dẫn $R_{1}$ và $R_{2}$?
Đáp án đúng là: B
Đường đặc trưng vôn – ampe của vật dẫn kim loại là đường thẳng đi qua gốc tọa độ
Với cùng một giá trị hiệu điện thế $U$, vật dẫn nào có cường độ dòng điện $I$ lớn hơn thì đồ thị có độ dốc (hệ số góc) lớn hơn và nằm phía trên.
Đáp án cần điền là: B
Điều chỉnh hiệu điện thế của nguồn điện đến giá trị 10 V thì cường độ dòng điện chạy qua vật dẫn $R_{2}$ có giá trị xấp xỉ bằng
Đáp án đúng là: A
Sử dụng tính chất tỉ lệ thuận giữa cường độ dòng điện $I$ và hiệu điện thế $U$: $I = k \cdot U$, trong đó hệ số tỉ lệ $k = \dfrac{I}{U}$ có giá trị không đổi đối với một vật dẫn xác định.
Đáp án cần chọn là: A
Ghép nối tiếp hai vật dẫn $R_{1}$ và $R_{2}$ rồi thay vào vị trí của vật dẫn $R_{1}$ trong Hình 1 sau đó lặp lại các bước tiến hành như trong thí nghiệm. Khi hiệu điện thế của nguồn điện được điều chỉnh đến giá trị 8 V thì số chỉ của ampe kế A xấp xỉ là
Đáp án đúng là: D
Khi mắc nối tiếp hai điện trở: $R_{nt} = R_{1} + R_{2}$.
Cường độ dòng điện mạch chính: $I_{nt} = \dfrac{U}{R_{nt}} = \dfrac{U}{R_{1} + R_{2}}$.
Biểu diễn điện trở theo cường độ dòng điện thành phần khi mắc riêng lẻ ở cùng hiệu điện thế $U$: $R_{1} = \dfrac{U}{I_{1}}$, $R_{2} = \dfrac{U}{I_{2}}$. Từ đó suy ra:
$I_{nt} = \dfrac{I_{1}I_{2}}{I_{1} + I_{2}}$
Đáp án cần chọn là: D
Ghép song song hai vật dẫn $R_{1}$ và $R_{2}$ rồi thay vào vị trí của vật dẫn $R_{1}$ trong Hình 1 sau đó lặp lại các bước tiến hành như trong thí nghiệm. Khi hiệu điện thế của nguồn điện được điều chỉnh đến giá trị 8 V thì số chỉ của ampe kế A xấp xỉ là
Đáp án đúng là: A
Khi mắc song song hai điện trở vào hiệu điện thế $U$, hiệu điện thế trên mỗi nhánh đều bằng $U$.
Cường độ dòng điện mạch chính bằng tổng cường độ dòng điện qua các nhánh: $I_{ss} = I_{1} + I_{2}$.
Đáp án cần chọn là: A
Kéo các cụm từ thích hợp vào chỗ trống: "Trong mạch điện ở Hình 1, ampe kế A được mắc với vật dẫn để đo vật dẫn, vôn kế V được mắc với vật dẫn để đo vật dẫn."
Đáp án đúng là: nối tiếp; cường độ dòng điện chạy qua; song song; hiệu điện thế giữa hai đầu
Nắm vững nguyên tắc mắc các dụng cụ đo điện cơ bản trong mạch điện:
Ampe kế có điện trở rất nhỏ, được mắc nối tiếp với thiết bị cần đo cường độ dòng điện.
Vôn kế có điện trở rất lớn, được mắc song song với thiết bị cần đo hiệu điện thế.
Đáp án cần chọn là: nối tiếp; cường độ dòng điện chạy qua; song song; hiệu điện thế giữa hai đầu
