Cho sơ đồ mạch điện như hình 2. Hiệu điện thế giữa hai đầu mạch điện A và B là UAB = 8V
Cho sơ đồ mạch điện như hình 2. Hiệu điện thế giữa hai đầu mạch điện A và B là UAB = 8V luôn không đổi; các điện trở R1=2W, R2 =R3 = 6W. MN là một đoạn dây dẫn điện hình trụ đồng chất (không có lớp vỏ cách điện) có chiều dài 2m, tiết diện ngang không đổi S = 0,1mm2, điện trở suất r = 4.10-7 Wm. Bỏ qua điện trở của các ampe kế và các dây nối.

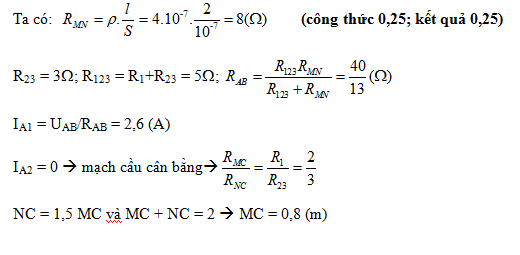

a) Tính điện trở của đoạn dây dẫn MN ?
b) Tìm số chỉ của ampe kế A1 khi mạch điện không có ampe kế A2 mắc vào hai điểm C và D ?
c) Xác định vị trí con chạy C để cường độ dòng điện qua ampe kế A2 bằng không ?
Đáp án đúng là: A
Quảng cáo
Đáp án cần chọn là: A
