(2,5 điểm) Cho mạch điện như hình 3; nguồn điện có hiệu điện thế không đổi U = 6V;
(2,5 điểm)

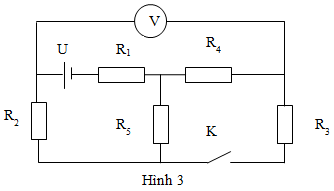

Cho mạch điện như hình 3; nguồn điện có hiệu điện thế không đổi U = 6V; các điện trở R1 = 1Ω; R2 = 1,8Ω; R3 = 2Ω; R4 = 1Ω; R5 = 2Ω; vôn kế có điện trở rất lớn; điện trở khoá K và các dây nối rất nhỏ.
1) Tính số chỉ của vôn kế và công suất tiêu thụ của R5 trong các trường hợp:
a) K mở.
b) K đóng.
2) Thay điện trở R5 bằng biến trở Rx có công suất giới hạn là 1,5W. Đóng khoá K, tăng dần giá trị Rx từ 0 thì công suất tiêu thụ của Rx và số chỉ vôn kế thay đổi thế nào?
Quảng cáo
1a) K mở :
Ta có: \({I_1} = {I_2} = {I_5} = {U \over {{R_1} + {R_2} + {R_5}}} = 1,25A\)
Suy ra số chỉ vôn kết là: \({U_V} = {U_{AC}} = {R_2}{I_2} + {R_5}{I_5} = 1,8.1,25 + 2.1,25 = 4,75V\)
Công suất tiêu thụ của R5 là: \({P_5} = {R_5}I_5^2 = {2.1,25^2} = 3,125\) W

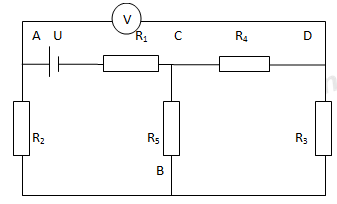

1b) K đóng:
Ta có: I1 = I2 ; I3 = I4 và I5 = I3 + I4
Lại có: \(U = ({R_1} + {R_2}){I_1} + {U_{BC}}\) và \({U_{BC}} = {R_5}{I_5} = ({R_3} + {R_4}){I_3}\)
Kết hợp các phương trình trên ta được: \({I_5} = 0,9A;{I_2} = 1,5A;{I_3} = 0,6A\)
Suy ra số chỉ vôn kế là: \({U_V} = {U_{AD}} = {R_2}{I_2} + {R_5}{R_5} = 4,5\) V
Công suất tiêu thụ của R5 là : \({P_5} = {R_5}I_5^2 = {2.0,9^2} = 1,62\) W
2) Tương tự ý 1b ta được
Dòng điện chạy qua biến trở là: \({I_x} = {6 \over {2,8 + {{29} \over {15}}{R_x}}}\) (1)
Và số chỉ vôn kế là: \({U_V} = {{10,8 + 7,6{R_x}} \over {2,8 + {{29} \over {15}}{R_x}}}\) (2)
Công suất tiêu thụ trên Rx là: \({P_x} = {R_x}I_x^2 = {{36{R_x}} \over {{{(2,8 + {{29} \over {15}}{R_x})}^2}}} \le 1,5\) (3)
Giải (3) ta được:
\(\left[ \matrix{ {R_x} \le 0,47\Omega \hfill \cr {R_x} \ge 4,5\Omega \hfill \cr} \right.\)
Vậy:
* Khi \(\left[ \matrix{{R_x} \le 0,47\Omega \hfill \cr {R_x} \ge 4,5\Omega \hfill \cr} \right.\) thì Rx tăng vôn kế tăng
Khi 0,47Ω < Rx < 4,5Ω (biến trở không hoạt động) nên số chỉ của vôn kế không đổi
*Khi \({R_x} \le 0,47\Omega \) thì công suất trên Rx tăng từ 0 đến 1,5 W khi Rx tăng
Khi \({R_x} \ge 4,5\Omega \) thì công suất trên Rx giảm từ 1,5 W đến 0 khi Rx tăng
