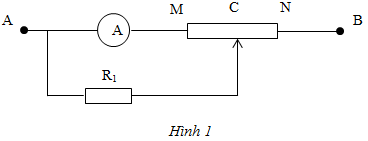

(2,0 điểm). Cho mạch điện như Hình 1. Trong đó, hiệu điện thế giữa hai điểm A và B không đổi, có giá trị là U = 24V; R1 = 12Ω; con chạy C chia biến trở MN thành hai phần có điện trở là RMC và RCN với RMC + RCN = 22 Ω (không đổi); ampe kế có điện trở không đáng kể.
a) Tìm số chỉ của ampe kế khi con chạy C ở vị trí sao cho RMC = 12Ω.
b) Tìm vị trí con chạy C để ampe kế có số chỉ bằng 0,8A.
Quảng cáo

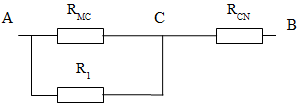

Mạch điện gồm (RMC // R1) nối tiếp RCN
a, RMC = 12Ω, RCN = 10Ω \( \Rightarrow {R_{AC}} = {{{R_1}{R_{MC}}} \over {{R_1} + {R_{MC}}}} = 6\Omega \)
\({{{U_{AC}}} \over {{U_{AB}}}} = {{{R_{AC}}} \over {{R_{AC}} + {R_{CN}}}} \to {U_{AC}} = {U_{AB}}{{{R_{AC}}} \over {{R_{AC}} + {R_{CN}}}} = 9\Omega \to {I_A} = {{{U_{AC}}} \over {{R_{MC}}}} = {9 \over {12}} = 0,75A\)
b, RX = RMC, ( 0 < Rx< 22)
\({I_A} = 0,8A \to {U_{AC}} = 0,8{R_X} \to {U_{BC}} = 24 - 0,8{R_X}\)
\({I_{AB}} = {{{U_{BC}}} \over {{R_{CN}}}} = {{24 - 0,8{R_X}} \over {22 - {R_X}}}(1)\)
\({I_{AB}} = {I_{MC}} + {I_{RX}} = 0,8 + {{0,8{R_X}} \over {12}}(2)\)
Từ (1) và (2) suy ra: \({{24 - 0,8{R_X}} \over {22 - {R_X}}} = 0,8 + {{0,8{R_X}} \over {12}}\)
\( \to {R_X}^2 - 22{R_X} + 96 = 0 \leftrightarrow \left[ \matrix{ {R_X} = 16\Omega \hfill \cr {R_X} = 6\Omega \hfill \cr} \right.\) (thoả mãn)
