(2,5 điểm)

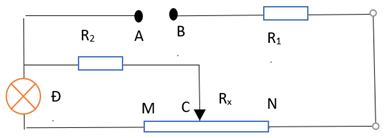

Cho mạch điện như hình vẽ :
Nguồn điện có hiệu điện thế không đổi UAB = 42V, MN là một vật dẫn đồng chất , tiết diện đầu có điện trở tổng cộng R = 9Ω, R1 = 6Ω, bóng đèn có điện trở xác định RĐ = 9Ω. Ampe kế, khóa K và dây nối có điện trở không đáng kể.
a. Khi khóa K đóng con chạy C của biến trở ở vị trí điểm M thì ampe kế chỉ 4A. Tìm giá trị của R2
b. Khi khóa K mở xác định vị trí của con chạy C để đèn sáng yếu nhất và tính cường độ dòng điện qua bóng đèn khi đó.
Quảng cáo
Vẽ lại sơ đồ mạch điện trong hai trường hợp K đóng và K mở
Công thức tính điện trở tương đương của mạch nối tiếp và song song: Rnt = R1 + R2; 1/R// = 1/R1 + 1/R2
Sử dụng công thức định luật Ôm: I = U/R
Sử dụng lí thuyết về hàm số bậc hai để tìm giá trị lớn nhất của hàm số bậc hai.
a. Khi K đóng, có sơ đồ mạch điện: : (R2 // RĐ) nt R1
\(\eqalign{ & {R_{AB}} = {U \over I} = 10,5(\Omega ) \Rightarrow {R_{D2}} = {R_{AB}} - {R_1} = 4,5\Omega \cr & {1 \over {{R_D}}} + {1 \over {{R_2}}} = {1 \over {{R_{D2}}}} \Leftrightarrow {1 \over 9} + {1 \over {{R_2}}} = {1 \over {4,5}} \Rightarrow {R_2} = 9(\Omega ) \cr} \)
b. Khi K mở ta có mạch điện sau:
Sơ đồ mạch điện: [R2 // (RĐ nt RMC)] nt RCN nt R1
Đặt RMC = x => RCN = 9 - x
Ta có :
\(\eqalign{ & R = {{{R_2}({R_D} + x)} \over {{R_2} + {R_D} + x}} + {R_1} + 9 - x \cr & I = {U \over R} = {{U({R_2} + {R_D} + x)} \over {{R_2}({R_D} + x) + ({R_1} + 9 - x)({R_2} + {R_D} + x)}} \cr} \)
\({{{I_2}} \over {{I_D}}} = {{{R_D} + x} \over {{R_2}}};{{{I_D}} \over I} = {{{R_2}} \over {{R_2} + {R_D} + x}} \Rightarrow {I_D} = {{{R_2}} \over {{R_2} + {R_D} + x}}.I = {{U{R_2}} \over {{R_2}({R_D} + x) + ({R_1} + 9 - x)({R_2} + {R_D} + x)}}\)
Thay số ta có:
\({I_D} = {{42.9} \over {9(9 + x) + (6 + 9 - x)(9 + 9 + x)}} = {{42.9} \over {81 + 9x + (15 - x)(18 + x)}} = {{42.9} \over { - {x^2} + 6x + 351}}\)
Đèn sáng yếu nhất khi cường độ dòng điện qua đèn là nhỏ nhất. Khi đó x = 3
=> ID = 1,05 A
Hàm số : f(x) = ax2 + bx + c có toạ độ đỉnh là (-b/2a ; -∆/4a)
a < 0 : fmax = f(-b/2a) = -∆/4a
