Cho mạch điện như hình 1, trong đó r = 4Ω; hiệu điện thế UAC = 18V; R1 = 12 Ω; R2 = 4 Ω; R4

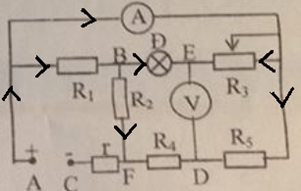

Cho mạch điện như hình 1, trong đó r = 4Ω; hiệu điện thế UAC = 18V; R1 = 12 Ω; R2 = 4 Ω; R4 = 18 Ω; R5 = 6 Ω; điện trở của đèn Đ là RĐ = 3 Ω; R3 là một biến trở. Ampe kế A có điện trở không đáng kể, vôn kế V có điện trở vô cùng lớn. Các dây nối điện trở không đáng kể.
a. Cho R3 = 21 Ω; tìm số chỉ của ampe kế A, vôn kế V và công suất tiêu thụ của đèn Đ
b. Dịch chuyển con chạy của biến trở R3 sao cho vôn kế V chỉ số 0, tìm giá trị của R3 khi đó
Quảng cáo
Sử dụng công thức tính điện trở tương đương của đoạn mạch nối tiếp và song song
Định luật Ôm: I = U/R
Sơ đồ mạch : <{[(RĐ nt R3) // R1] nt R2} // (R1 nt R5)> nt r
Đặt R3 = x
Ta tính được điện trở các đoạn như sau :
R45 = 18 + 6 = 24
\({R_m} = {{68{\rm{x}} + 516} \over {5{\rm{x}} + 57}} \Rightarrow {I_m} = {{45{\rm{x}} + 513} \over {34{\rm{x}} + 258}} \Rightarrow {I_{13D}} = {{27{\rm{x}} + 405} \over {34{\rm{x}} + 258}} \Rightarrow {I_5} = {{(45{\rm{x}} + 513)(x + 6)} \over {(17{\rm{x}} + 129)(5{\rm{x}} + 57)}} \Rightarrow {I_D} = {I_3} = {{162} \over {17{\rm{x}} + 129}}\)
Có IA = I3 + I5
Uv = |U3 – U5|
a)
Khi R3 = x = 21
Thay số có IA = 5/6 (A); Uv = 4 (V)
PĐ = IĐ2 . RĐ = 1/3 (W)
b)
Uv = 0 => U3 – U5 = 0 => U5 = U3
=> \({{6(45{\rm{x}} + 513)(x + 6)} \over {(17{\rm{x}} + 129)(5{\rm{x}} + 57)}} = {{162x} \over {17{\rm{x}} + 129}} \Rightarrow x = 3\Omega \)
Vậy để số chỉ Vôn kế là 0 thì R3 = 3
