Cho mạch điện như hình 1. R1 là một biến trở, R2 = 8Ω;R3 = R4 = 12Ω. Đèn Đ(12V – 12W),
Cho mạch điện như hình 1. R1 là một biến trở, R2 = 8Ω;R3 = R4 = 12Ω. Đèn Đ(12V – 12W), ampe kế lí tưởng. Cho hiệu điện thế UAB = 24V.
a. Tìm giá trị của biến trở để khi K1 ngắt, K2 đóng hoặc khi K1 đóng, K2 ngắt, đèn Đ đều sáng bình thường. Tính các giá trị tương đương của ampe kế.
b. Độ sáng của đèn thay đổi thế nào khi cả hai khoá đều đóng và biến trở có giá trị như câu a? Có thể thay đổi giá trị của biến trở như thế nào (R1 có thể thay đổi giá trị từ 0 đến ∞) để độ sáng của đèn gần độ sáng lúc hoạt động bình thường nhất?
Quảng cáo
a.
TH1: K1 ngắt, K2 đóng, mạch gồm: R1 nt [R2 // (R3 nt R4)] nt RĐ
=> Không có dòng điện chạy qua ampe kế => IA = 0
TH2: K1 đóng, K2 ngắt: mạch gồm: R3 nt R2 nt RĐ
Ampe kế đo I mạch chính.
\(\eqalign{
& {R_D} = {{U_D^2} \over {{P_D}}} = {{{{12}^2}} \over {12}} = 12\Omega \cr
& {R_{AB}} = {R_3} + {R_2} + {R_D} = 12 + 8 + 12 = 42\Omega \cr
& {I_A} = {I_{AB}} = {{{U_{AB}}} \over {{R_{AB}}}} = {{12} \over {42}} = 0,29A \cr} \)
Vì ở TH1 đèn sáng bình thường nên dựa vào trường hợp này ta sẽ tính được R1.
R34 = R3 + R4 = 12 + 12 = 24Ω
\(\eqalign{
& {R_{234}} = {{{R_2}{R_{34}}} \over {{R_2} + {R_{34}}}} = {{8.24} \over {8 + 24}} = 6\Omega \cr
& {R_{AB}} = {R_1} + {R_{23}} + {R_D} = {R_1} + 6 + 12 = {R_1} + 18\left( \Omega \right) \cr
& {I_{AB}} = {I_{DM}} = {P \over U} = {{12} \over {12}} = 1A \cr
& {R_{AB}} = {{{U_{AB}}} \over {{I_{AB}}}} = {{24} \over 1} = 24\Omega \Rightarrow {R_1} + 18 = 24 \Rightarrow {R_1} = 6\Omega \cr} \)

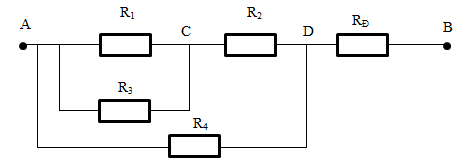

Khi cả K1, K2 đóng: {[(R1 // R3) nt R2] // R4} nt RĐ
\(\eqalign{
& {R_{AC}} = {{{R_1}{R_3}} \over {{R_1} + {R_3}}} = {{6.12} \over {6 + 12}} = 4\Omega ;{R_{ACD}} = {R_{AC}} + {R_2} = 4 + 8 = 12\Omega \cr
& {R_{AD}} = {{{R_{ACD}}{R_4}} \over {{R_{ACD}} + {R_4}}} = {{12.12} \over {12 + 12}} = 6\Omega ;{R_{AB}} = {R_{AD}} + {R_{\rm{D}}} = 6 + 12 = 18\Omega \cr
& {I_{AB}} = {{{U_{AB}}} \over {{R_{AB}}}} = {{24} \over {18}} = 1,33A \cr} \)
=> Đèn sáng mạnh hơn bình thường.
Để đèn sáng gần bình thường nhất thì cần thay đổi R1 .
Đặt:
\(\eqalign{
& {R_1} = x \Rightarrow {R_{AC}} = {{12x} \over {12 + x}} \Rightarrow {R_{ACD}} = {R_{AC}} + {R_2} = {{12x} \over {12 + x}} + 8 = {{20x + 96} \over {12 + x}} \cr
& {R_{AD}} = {{{R_{ACD}}.{R_4}} \over {{R_{ACD}} + {R_4}}} = {{6\left( {5x + 24} \right)} \over {4x + 30}} \Rightarrow {R_{AB}} = {R_{AD}} + {R_D} = {{6\left( {5x + 24} \right)} \over {4x + 30}} + 12 = {{39x + 252} \over {2x + 15}} \cr
& \Rightarrow {I_{AB}} = {{{U_{AB}}} \over {{R_{AB}}}} = {{24\left( {2x + 15} \right)} \over {39x + 252}} \cr} \)
Xét hàm: \(f\left( x \right) = {{24\left( {2x + 15} \right)} \over {39x + 252}} = {{48x + 360} \over {39x + 252}} > 1\)
=> f(x) càng nhỏ khi x càng lớn => tăng x → ∞ thì đèn càng gần với mức sáng bình thường.
