Cho một số dụng cụ và thiết bị sau đây:

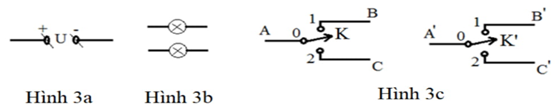

- Một nguồn điện có hiệu điện thế U không đổi (Hình 3a);
- Hai bóng đèn giống nhau, có hiệu điện thế định mức bằng U (Hình 3b);
- Hai công tắc ba điểm hay còn gọi là cái chuyển mạch hai vị trí (1, 2). Mỗi công tắc có hai trạng thái có thể nối điểm 0 với điểm 1 hoặc điểm 0 với điểm 2. Các công tắc có thể nối với dây nối qua các đầu A, B, C và A’, B’, C’ (Hình 3c).
- Một số đoạn dây nối có điện trở không đáng kể.
Em hãy vẽ một sơ đồ mạch điện có tất cả các dụng cụ và thiết bị trên, sao cho sau mỗi lần điều khiển các công tắc (chuyển trạng thái đóng ở 1 hoặc 2) ta được một trong các trường hợp sau:
a. Hai đèn không sáng.
b. Hai đèn đều sáng bình thường.
c. Hai đèn đều sáng như nhau và kém hơn bình thường.
d. Một đèn sáng bình thường, một đèn không sáng.
Hãy mô tả trạng thái của hai công tắc trong mạch điện vừa vẽ để thoả mãn điều kiện a, b, c và d.
Quảng cáo

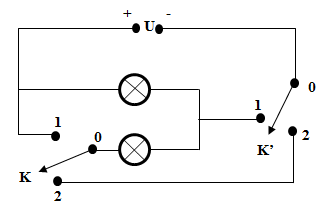

a) K ở 1 ; K’ ở 2
b) K ở 1 ; K’ ở 1
c) K ở 2 ; K’ ở 2
d) K ở 2 ; K’ ở 1.
