Đặt điện áp (U không đổi, ω thay đổi được) vào hai đầu đoạn mạch gồm điện trở

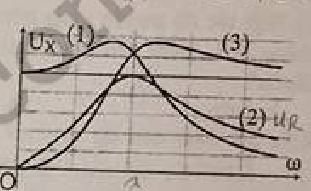

Đặt điện áp (U không đổi, ω thay đổi được) vào hai đầu đoạn mạch gồm điện trở thuần R, cuộn cảm thuần có độ tự cảm L và tụ điện cso điện dung C mắc nối tiếp. Trên hình vẽ, các đường (1), (2) và (3) là đồ thị của các điện áp hiệu dụng ở hai đâu điện trở UR, hai đầu tụ điện UC và hai đầu cuộn cảm UL theo tần số góc ω. Đường (1), (2), (3) theo thứ tự tương ứng là
Đáp án đúng là: A
Quảng cáo
cực trị của điện áp khi tần số góc thay đổi
Từ hình vẽ ta thấy khi U2 cực đại thì U1 bằng U3, như vậy U2 là UR ;
Khi tần số góc tăng dần từ 0 thì U1 đạt cực đại trước U3 nên U1 là UC còn lại U3 là UL.
Đáp án cần chọn là: A
