Đặt điện áp xoay chiều \(u={{U}_{O}}\text{cos}\omega t\)(V)vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm điện trở thuần R, cuộn dây không thuần cảm có điện trở r = R và tụ điện. Điểm M là điểm nằm giữa điện trở R và cuộn dây, N là điểm giữa cuộn dây và tụ điện. Điện áp tức thời uAN và uMB vuông pha với nhau và có cùng một giá trị hiệu dụng là\(40\sqrt{5}V\) . Giá trị của U0 bằng
Đáp án đúng là: C
Quảng cáo
Sử dụng giản đồ vecto.

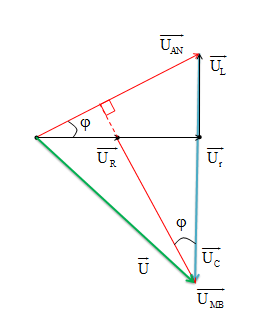

Biểu diễn các điện áp trên giản đồ vecto trượt.
Từ giản đồ ta thấy
\({{U}_{r}}={{U}_{MB}}.\sin \varphi =40\sqrt{5}.\sin \varphi \) (1)
\({{U}_{r}}+{{U}_{R}}=2.{{U}_{r}}={{U}_{AN}}.\cos \varphi =40\sqrt{5}.\cos \varphi \) (2)
Từ (1) và (2) ta được \(\tan \varphi =\frac{1}{2}\to \varphi ={{26,57}^{o}}\)
Thay vào (1), Ur = UR = 40 (V)
\({{U}_{C}}-{{U}_{L}}={{U}_{MB}}.cos\varphi =80(V)\)
\(U=\sqrt{{{(2.{{U}_{r}})}^{2}}+{{({{U}_{C}}-{{U}_{L}})}^{2}}}=\sqrt{{{(2.40)}^{2}}+{{80}^{2}}}=80\sqrt{2}(V)\to {{U}_{O}}=160(V)\)
Đáp án cần chọn là: C
