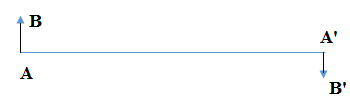

Hình vẽ dưới đây cho biết ∆ là trục chính của một thấu kính, AB là vật sáng, A’B’ là ảnh của AB tạo bởi thấu kính đó.
A’B’ là ảnh thật hay ảnh ảo? Bằng phép vẽ hãy xác định vị trí quang tâm, tiêu điểm vật chính, tiêu điểm ảnh chính.
Quảng cáo
Ảnh thật là giao của các tia ló, nó ngược chiều với vật và hứng được trên màn chắn.
Ảnh ảo là giao của các đường kéo dài của tia ló, nó cùng chiều với vật và không hứng được trên màn chắn.
Sử dụng các tia sáng đặc biệt để xác định vị trí quang tâm, tiêu điểm vật chính, tiêu điểm ảnh chính.
+ Tia sáng đi qua quang tâm đi thẳng.
+ Tia sáng đi song song với trục chính thì tia ló đi qua tiêu điểm ảnh chính F’
+ Tia sáng đi qua F thì tia ló song song với trục chính.
Tia tới từ vật, tia ló đi qua ảnh.
Từ hình vẽ ta thấy ảnh này ngược chiều với vật nên đây là ảnh thật. Vậy thấu kính này là thấu kính hội tụ. Vì thấu kính hội tụ có thể cho ảnh thật.

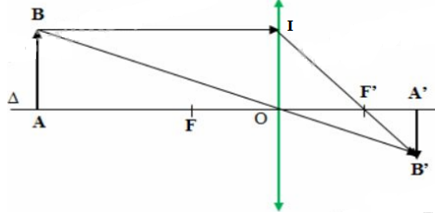

Dùng hình vẽ xác định vị trí quang tâm, tiêu điểm vật chính, tiêu điểm ảnh chính.
+ Nối B với B’ cắt trục chính ở đâu thì đó là quang tâm O.
+ Vì đây là TKHT nên ta vẽ TKHT vuông góc với trục chính qua quang tâm O.
+ Từ B vẽ tia tới song song với trục chính, cắt thấu kính ở I. Từ I nối với B’, cắt trục chính ở đâu thì đó là F’.
+ Lấy F đối xứng với F’ qua O.
