Cho mạch điện RLC mắc nối tiếp với \({u_{AB}} = 200\sqrt 2 \cos 100\pi t\,\,\left( V \right)\). Số chỉ

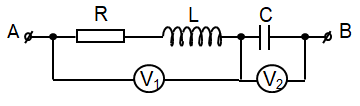

Cho mạch điện RLC mắc nối tiếp với \({u_{AB}} = 200\sqrt 2 \cos 100\pi t\,\,\left( V \right)\). Số chỉ trên hai vôn kế là như nhau nhưng giá trị tức thời của chúng lệch pha nhau \(\dfrac{{2\pi }}{3}\). Các vôn kế chỉ giá trị nào sau đây?
Đáp án đúng là: B
Quảng cáo
Sử dụng giản đồ vecto
Số chỉ trên hai vôn kế là như nhau nhưng giá trị tức thời của chúng lệch pha nhau \(\dfrac{{2\pi }}{3}\), ta có giản đồ vecto:
Từ giản đồ vecto, ta thấy điện áp hiệu dụng giữa hai đầu đoạn mạch là:
\(\begin{array}{l}{U^2} = {U_C}^2 + {U_{RL}}^2 + 2{U_C}{U_{RL}}\cos \dfrac{{2\pi }}{3}\\ \Rightarrow {200^2} = U{'^2} + U{'^2} + 2U{'^2}\cos \dfrac{{2\pi }}{3}\\ \Rightarrow U' = {U_C} = {U_{RL}} = 200\,\,\left( v \right)\end{array}\)
Đáp án cần chọn là: B
